HPF High Flow PVC 40" Modül: 3" Bağlantı ve 20 m³/h Debiyle Tekli Filtrasyon
HPF High Flow PVC 40" Yüksek Debili Filtre Modülü, HPF serisi tekli yüksek debili filtrasyon sistemleri arasında yer alan, PVC gövdeli ve yatay yerleşimli bir filtre modülüdür. 3" bağlantısı ve 100 psi altındaki işletme basıncıyla, 6 bar basınç ve 5 mikron hassasiyet koşulunda 20 m³/h debiye ulaşır. Modül, filtre kartuşu dahil olarak teslim edilir. Çok sayıda kısa kartuş taşıyan gövdelerle uğraşmak istemeyen tesisler için yüksek debili filtre sistemleri içinde 40" boy, orta ölçekli endüstriyel su arıtma hatlarının ön filtrasyonu için pratik bir başlangıç noktasıdır.
HPF High Flow PVC 40" Yüksek Debili Filtre Modülü 3" (Kartuş Dahil) Öne Çıkan Özellikleri
- Kartuş dahil teslim: Katalog dipnotuna göre sistem fiyatına filtre dahildir; modül ilk devreye almada ayrıca kartuş temin etmeden çalıştırılabilir.
- 20 m³/h debi: Katalogda verilen 20 m³/h debi, 6 bar basınca ve 5 mikron filtrasyon hassasiyetine göre hesaplanmıştır. Daha ince hassasiyette ya da daha düşük hat basıncında pratik debi bu değerin altında kalır.
- 3" giriş-çıkış bağlantısı: Geniş bağlantı çapı, 20 m³/h mertebesindeki debide modül girişindeki akış hızını ve basınç kaybını sınırlar; 3" ana hatlara redüksiyonsuz bağlanır.
- PVC gövde: Korozyona uğramayan PVC gövde, şebeke, kuyu ve proses sularında metal gövdelerde görülen pas ve kaplama sorunlarını ortadan kaldırır.
- 100 psi altında işletme: Modülün işletme basıncı katalogda <100 psi olarak verilir. Hat basıncı bu sınırı aşabiliyorsa modül öncesine basınç düşürücü eklenmelidir.

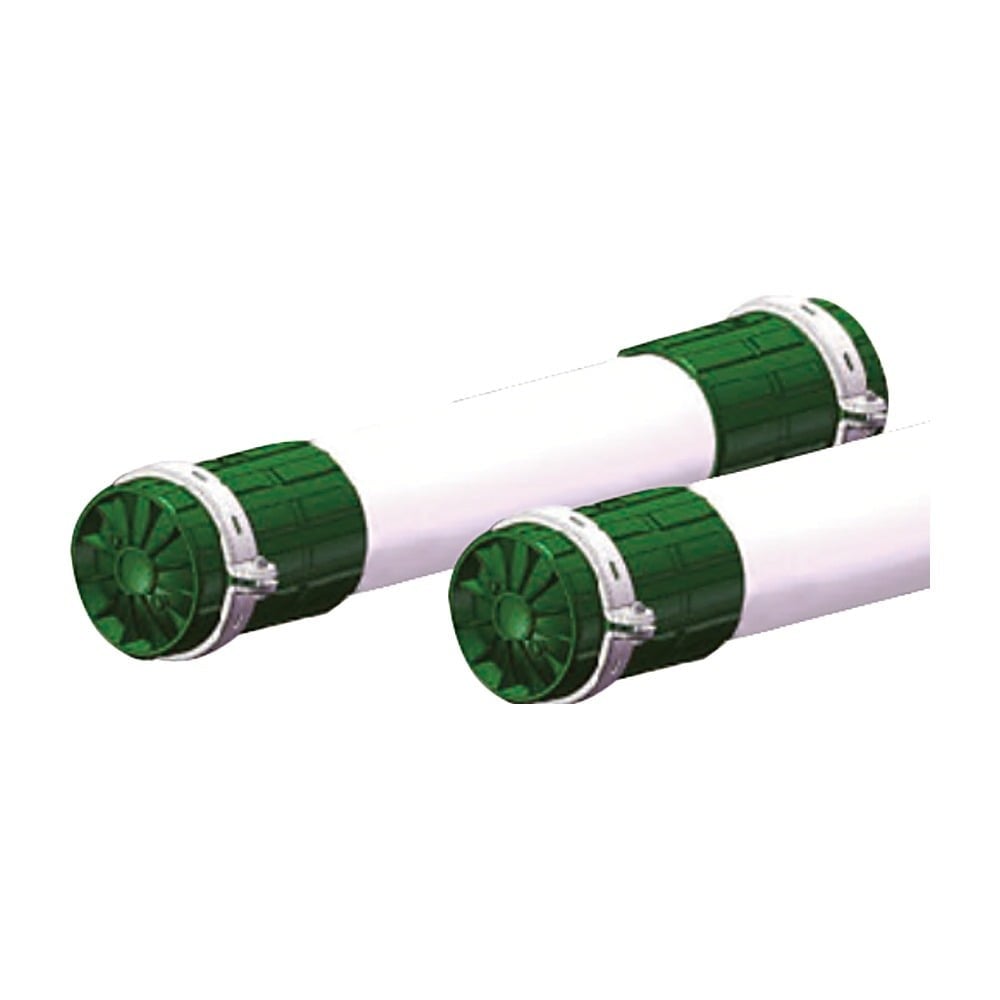

- Yatay yerleşim: Katalog görselinde modül yatay konumda, iki ucunda yeşil kapaklarla gösterilir; bu düzen, tavan yüksekliği sınırlı teknik hacimlerde kurulum kolaylığı sağlar.
- Seri içinde büyüme seçeneği: Debi ihtiyacı 20 m³/h'i aştığında aynı 3" bağlantıyı koruyan 60" modüle ya da katalogda gösterilen çoklu 60" modül düzenlerine geçilebilir.
HPF High Flow PVC 40" Yüksek Debili Filtre Modülü 3" (Kartuş Dahil) Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | Ekoproses |
| Stok kodu | 5-HPCF-HPF40 |
| Seri | HPF tekli yüksek debili filtrasyon sistemleri |
| Materyal | PVC |
| Bağlantı | 3" |
| İşletme basıncı | <100 psi |
| Debi | 20 m³/h |
| Debi hesap koşulu | 6 bar basınç, 5 mikron filtrasyon hassasiyeti |
| Model boyu | 40" |
| Filtre kartuşu | Dahil |
HPF High Flow 40" Modül, 60" Modül ve Ayaklı Sistem Karşılaştırması
HPF serisinde üç tekli sistem bulunur. 40" modül, 3" bağlantıyla 20 m³/h debiye ihtiyaç duyan hatlar için tasarlanmıştır. Aynı debide 2" bağlantılı ve dikey, ayaklı bir gövde isterseniz 40" ayaklı sistem, daha yüksek debi için 60" modül değerlendirilebilir.
| Stok kodu | Model | Bağlantı | Debi (m³/h) |
|---|
| 5-HXP-HP40 | High Flow PVC 40" Filtrasyon Sistemi (Ayaklı) | 2" (DN50) | 20 |
| 5-HPCF-HPF40 | High Flow PVC 40" Modül (Kartuş Dahil) | 3" | 20 |
| 5-HPCF-HPF60 | High Flow PVC 60" Modül (Kartuş Dahil) | 3" | 30 |
Tablodaki debiler 6 bar basınca ve 5 mikron hassasiyete göre hesaplanmıştır; üç sistemde de materyal PVC, işletme basıncı 100 psi altıdır ve filtre sisteme dahildir. Diğer gövde seçenekleri için endüstriyel filtreler sayfasını inceleyebilirsiniz.
HPF High Flow PVC 40" Modülün Kullanım Alanları
- Ters osmoz ön filtrasyonu: Membranlara ulaşan askıda katı maddeyi tutarak ters osmoz sistemlerinde membran tıkanmasını geciktirir.
- Kum filtre sonrası parlatma: Kum filtre sistemlerinden kaçabilecek ince partikülleri ikinci kademede yakalar.
- Ultrafiltrasyon öncesi koruma: Ultrafiltrasyon sistemleri öncesinde kaba partikül yükünü azaltarak modülleri korur.
- Proses ve soğutma suyu: Soğutma kuleleri, eşanjör besleme hatları ve üretim prosesinde kullanılan yüksek debili suların partikül filtrasyonunda kullanılır.
- Kuyu suyu ön arıtımı: Kum ve tortu taşıyan kuyu sularında, sonraki arıtma ekipmanlarını korumak için ilk filtrasyon kademesi olarak çalışır.
Benzer ürünler için yüksek debili sistem ve yedek parçaları kategorimize, tüm endüstriyel filtreler için endüstriyel filtreler sayfamıza göz atabilirsiniz.
HPF High Flow PVC 40" Modül Kurulum ve Bakım Adımları
- Modülü titreşimsiz, düz bir zemine ya da taşıyıcı şaseye yatay olarak sabitleyin; kartuş değişimi için modülün açılan ucunda yeterli servis boşluğu bırakın.
- Giriş ve çıkışa birer vana ile mümkünse bir by-pass hattı ekleyin; bakım sırasında tesisin suyu kesilmeden modül devreden çıkarılabilir.
- Hat basıncının 100 psi altında kaldığını kontrol edin; gerekirse modül öncesine basınç düşürücü takın.
- Devreye alırken giriş vanasını yavaş açarak modülü doldurun, havasını alın ve bağlantılarda sızıntı olup olmadığını kontrol edin.
- Giriş ve çıkış basınçlarını düzenli olarak kaydedin; basınç farkı belirgin biçimde arttığında veya debi düştüğünde kartuşu değiştirin.
- Kartuş değişiminde kapak ve kartuş contalarını temizleyin, hasarlı contaları yenileyin.
HPF High Flow PVC 40" Yüksek Debili Filtre Modülü 3" (Kartuş Dahil) Hakkında Sık Sorulan Sorular
HPF High Flow 40" modülün debisi hangi koşulda 20 m³/h?
Katalogdaki 20 m³/h değeri 6 bar basınç ve 5 mikron filtrasyon hassasiyetine göre hesaplanmıştır. Daha ince mikronlu kartuş kullanıldığında ya da hat basıncı daha düşük olduğunda geçen debi azalır.
High Flow PVC 40" modül ile 40" ayaklı filtrasyon sistemi arasındaki fark nedir?
İki sistemin katalog debisi de 20 m³/h'tir. Modül 3" bağlantılı ve yatay yerleşimlidir; ayaklı sistem ise 2" (DN50) bağlantılı, kendi ayakları üzerinde dikey duran bir gövdedir. Hat çapınıza ve yerleşim alanınıza göre seçim yapabilirsiniz.
HPF 40" modül için yedek kartuş var mı?
Katalogun aynı sayfasında HPF serisi yüksek debili filtreler arasında 1016 mm boyunda, 1-10 µm hassasiyet aralığındaki HPF-40" kartuş yer alır. Mevcut modülünüzle eşleşmeden emin değilseniz modül etiket bilgisini bize iletin.
High flow PVC filtre modülü hangi basınçta çalışır?
İşletme basıncı katalogda 100 psi altı olarak verilir. Pompa çıkışı ya da şebeke basıncı bu değeri aşabiliyorsa modülden önce basınç düşürücü kullanılmalıdır.
High flow modül sıcak suda kullanılabilir mi?
Katalogda bu modül için sıcaklık değeri verilmemiştir. PVC gövdeler sıcak su uygulamalarında sınırlı olduğundan proses suyu sıcaklığınızı bize ileterek uygunluğu teyit etmenizi öneririz.
