HFT Manuel PVC Kelebek Vana DN100 4″: Filtre ve Proses Hatları İçin Wafer Vana

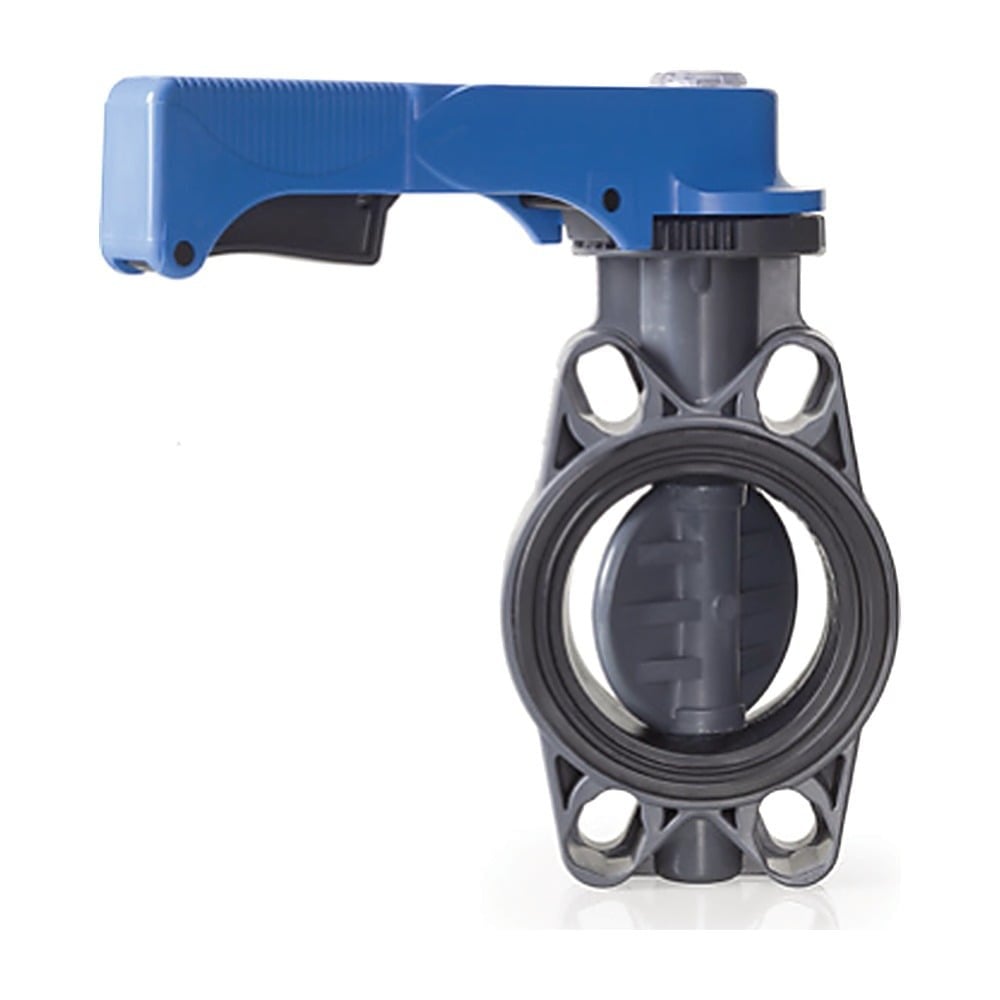

HFT Manuel PVC Wafer Tip Kelebek Vana DN100 4″, 4 inç çaplı su hatlarında akışı çeyrek turluk hareketle açıp kesen, PVC gövdeli manuel bir kapatma vanasıdır. Wafer gövde iki boru flanşı arasına cıvatalarla sıkıştırılarak monte edilir; kısa gövde boyu sayesinde filtre bataryası kolektörleri ve pompa çıkışları gibi dar alanlarda rahat yerleşir. Vana manuel kumandalıdır, elektrik ya da hava beslemesi istemez. Flanş seti fiyata dahil değildir ve aynı ölçüdeki setle tamamlanır. Diğer ölçüler ve otomatik modeller HFT manuel ve aktüatörlü vanalar kategorimizde yer alır.
HFT Manuel PVC Wafer Tip Kelebek Vana DN100 4" Öne Çıkan Özellikleri
- DN100 / 4″ bağlantı: 4 inç PVC ve flanşlı hatlar için hazırlanmış ölçüdür; orta ve büyük ölçekli filtrasyon tesislerinin kolektör ve ana dağıtım hatlarında kullanılabilir.
- Wafer tip gövde: Vana kendi flanşını taşımaz, iki flanş arasına sıkıştırılır. Kısa gövde boyu, sıra halinde dizilmiş filtre tanklarının ön borularında yer kazandırır.
- PVC gövde: PVC gövde paslanmaz; arıtılmış, yumuşatılmış ve filtrelenmiş su taşıyan PVC tesisatla aynı malzeme ailesinde kalır.
- Çeyrek tur manuel kumanda: Klape 90° döndürülerek tam açık ya da tam kapalı konuma getirilir; vananın konumu kumandanın yönünden kolayca okunur.
- Flanş seti ayrı temin edilir: Katalog dipnotuna göre flanş seti fiyata dahil değildir. DN100 için 8-14-PVC-FLANŞ-0100 kodlu HFT flanş seti kullanılır.
- Aynı ölçüde otomatik seçenek: Hat ileride otomasyona bağlanacaksa aynı DN100 ölçüsünde 220V ve 24V elektrik aktüatörlü PVC modeller de katalogda yer alır.
HFT Manuel PVC Wafer Tip Kelebek Vana DN100 4" Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | HFT |
| Stok kodu | 8-14-PVC-KLB-0100 |
| Model / cins | Wafer tip kelebek vana |
| Bağlantı çapı | DN100 / 4″ |
| Materyal | PVC |
| Kumanda | Manuel |
| Flanş seti | Fiyata dahil değildir (ayrı kod: 8-14-PVC-FLANŞ-0100) |
HFT DN100 Kelebek Vana Modelleri Arasında Seçim
HFT kataloğunda DN100 ölçüsünde gövde malzemesi ve kumanda tipine göre ayrılan dört vana bulunur. Manuel PVC model, PVC boru tesisatında elle açılıp kapatılan servis ve izolasyon noktaları için uygundur. Çelik tesisat veya metal gövde tercih edilen hatlarda döküm gövdeli, SS316 klapeli model; vananın bir otomasyon panosundan sürülmesi gereken hatlarda elektrik aktüatörlü PVC modeller değerlendirilir.
| Model | Stok kodu | Gövde / klape | Kumanda |
|---|
| HFT Manuel PVC Kelebek Vana DN100 4″ (bu ürün) | 8-14-PVC-KLB-0100 | PVC | Manuel |
| HFT Manuel Döküm Kelebek Vana DN100 | 8-14-DKM-KLB-0100 | Döküm gövde, SS316 klape | Manuel |
| HFT Elektrik Aktüatörlü PVC Kelebek Vana DN100 | 1-14AKT-PVC-KLB-220-0100 | PVC | Elektrik aktüatör, 220V |
| HFT Elektrik Aktüatörlü PVC Kelebek Vana DN100 | 1-14AKT-PVC-KLB-24-0100 | PVC | Elektrik aktüatör, 24V |
| HFT PVC Kelebek Vana Flanş Seti DN100 | 8-14-PVC-FLANŞ-0100 | PVC | Montaj aksesuarı |
Hat çapınız 3″ ya da 5″ ise aynı ailenin DN80 ve DN125 ölçülerine HFT marka sayfasından ulaşabilirsiniz. Hangi modelin tesisatınıza uyduğundan emin değilseniz boru malzemesini ve mevcut vana kodunu bize iletin.
HFT Manuel PVC Kelebek Vana DN100 Kullanım Alanları
- Kum ve multimedya filtre bataryaları: Birden çok tankın beslendiği 4″ kolektörlerde tank bazında izolasyon için kullanılır. Hazır sistemler için kum filtre sistemleri sayfamıza bakabilirsiniz.
- Su yumuşatma tesisleri: Yumuşatıcı giriş ve çıkış hatlarında servis sırasında tankı devreden ayırmak için kullanılır. Bkz. su yumuşatma sistemleri.
- Pompa giriş ve çıkışları: Pompa bakımında hattı boşaltmadan pompayı devreden ayırmak için pompanın emiş ve basma tarafına yerleştirilir.
- Endüstriyel proses suyu hatları: Fabrika ve tesislerde arıtılmış suyun dağıtıldığı PVC hatlarda bölge kapatma vanası olarak görev yapar. Bkz. endüstriyel su arıtma.
- By-pass hatları: Arıtma ünitesinin etrafından dolaşan by-pass hattında elle açılıp kapatılan ayırma vanası olarak kullanılır.
Benzer ürünler için HFT Manuel & Aktüatörlü Vanalar kategorimize, diğer HFT ürünleri için HFT marka sayfamıza, tüm vana ve aksesuarlar için valf ve aksesuarları sayfamıza göz atabilirsiniz.
HFT DN100 PVC Kelebek Vana Kurulum ve Bakım Adımları
- Boru hattının DN100 / 4″ olduğunu ve 8-14-PVC-FLANŞ-0100 flanş setinin hazır olduğunu kontrol edin.
- Flanşları boru uçlarına tesisat yöntemine uygun şekilde bağlayın ve iki flanşın aynı eksende, paralel durduğundan emin olun.
- Vanayı klape hafif açık konumdayken flanşlar arasına yerleştirin; böylece klape flanş kenarına çarpmaz.
- Cıvataları çapraz sırayla ve kademeli olarak sıkın; PVC gövdeye zarar vermemek için aşırı sıkmaktan kaçının.
- Vanayı birkaç kez tam açıp kapatarak klapenin serbest döndüğünü kontrol edin, ardından hattı yavaşça basınçlandırıp sızdırmazlığı izleyin.
- Uzun süre aynı konumda kalan vanaları periyodik olarak açıp kapatın; gövde, conta bölgesi ve kumandada çatlak ya da gevşeme olup olmadığını kontrol edin.
HFT Manuel PVC Wafer Tip Kelebek Vana DN100 4" Hakkında Sık Sorulan Sorular
PVC kelebek vana DN100 kaç inç?
Katalogda DN100 ölçüsü 4″ bağlantı çapı olarak verilir. Bu vana 4 inç hatlar içindir.
HFT PVC kelebek vana fiyatına flanş dahil mi?
Hayır. Katalog dipnotuna göre flanş seti fiyata dahil değildir. DN100 için 8-14-PVC-FLANŞ-0100 kodlu flanş seti ayrıca sipariş edilir.
Wafer tip kelebek vana ne demek?
Wafer tip vananın kendi flanşı yoktur; gövde iki boru flanşı arasına yerleştirilir ve cıvatalarla sıkıştırılarak hatta sabitlenir. Bu yapı vananın hatta kısa yer kaplamasını sağlar.
PVC mi döküm kelebek vana mı seçmeliyim?
PVC boru tesisatında ve paslanma istenmeyen su hatlarında PVC model öne çıkar. Metal tesisat veya metal gövde tercih edilen hatlarda döküm gövdeli, SS316 klapeli HFT model değerlendirilir. Çalışma koşullarınızı bize iletirseniz uygun modeli birlikte belirleyebiliriz.
Manuel kelebek vanayı sonradan otomatik yapabilir miyim?
Katalogda elektrik aktüatörlü PVC kelebek vanalar 220V ve 24V seçenekleriyle ayrı ürünler olarak yer alır. Mevcut manuel vanaya aktüatör eklenip eklenemeyeceğini netleştirmek için vana kodunu bize iletin; tüm modeller HFT vana kategorimizde listelenir.
