HFT Döküm Kelebek Vana DN80 3": Ana Dağıtım Hatları İçin Manuel Wafer Vana

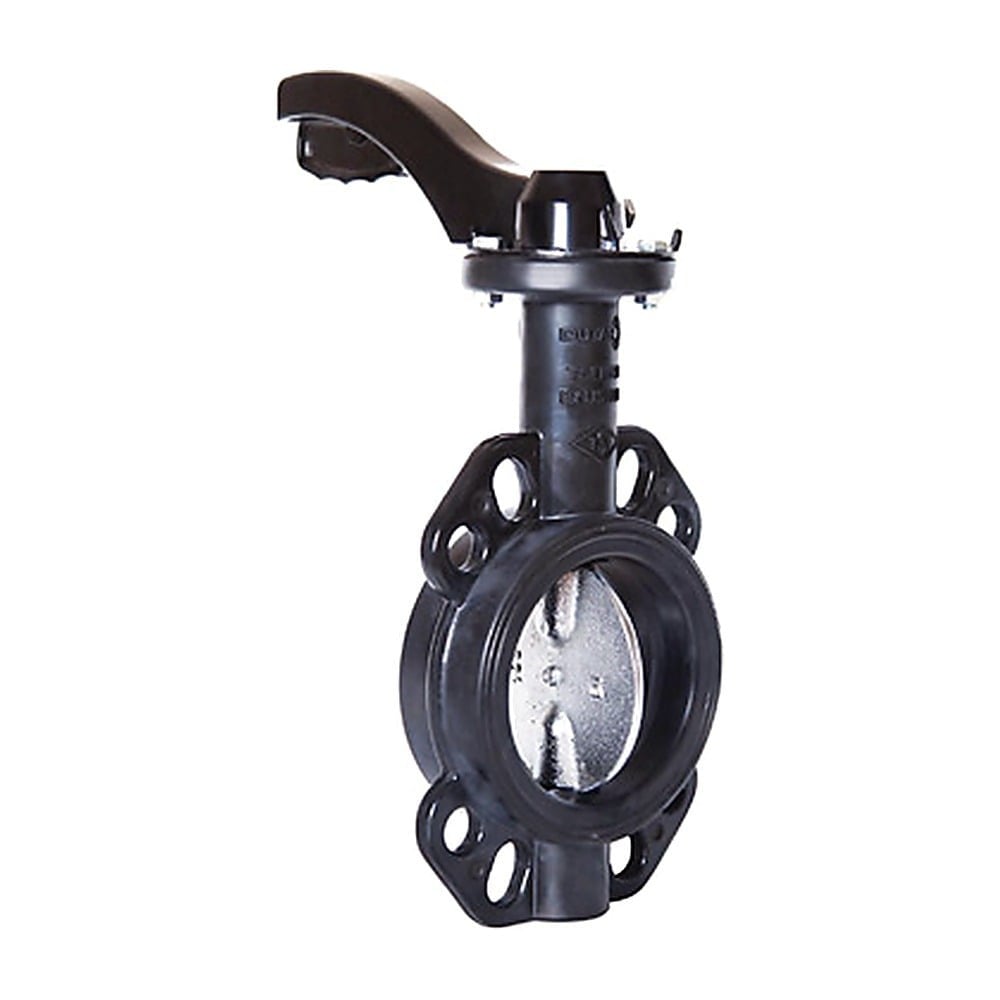

HFT Manuel Döküm Wafer Tip Kelebek Vana DN80 3", 3" metal boru hatlarında suyu elle açıp kesmek için kullanılan, flanşlar arasına sıkıştırmalı bir kelebek vanadır. Döküm gövde ve SS316 paslanmaz çelik klapeden oluşur. 3" çap, birden fazla filtre ya da yumuşatma kolonunu besleyen dağıtım hatlarında tercih edilen bir ölçüdür; vana bu hatlarda bir kolonu ya da hat bölümünü devreden çıkarmak için konumlandırılır. Ürün, HFT manuel ve aktüatörlü vanalar serisinin DN80 üyesidir ve su yumuşatma sistemlerinin giriş-çıkış hatlarında da kullanılabilir.
HFT Manuel Döküm Wafer Tip Kelebek Vana DN80 3" Öne Çıkan Özellikleri
- DN80 / 3" wafer bağlantı: Katalogda DN80 / 3" bağlantı çapıyla listelenir. Kendi flanşı yoktur; hattaki iki DN80 flanşın arasına yerleştirilir ve flanş cıvatalarıyla sabitlenir.
- Döküm gövde: Gövde döküm malzemedendir ve metal flanşlı hatlar için sunulan modeldir. PVC hatlar için aynı ölçüde ayrı bir PVC model bulunur.
- SS316 klape: Akış yolunda duran disk SS316 paslanmaz çeliktir; suyla sürekli temas eden bölümde korozyon dayanımı sağlar.
- Çeyrek tur açma-kapama: Kelebek vanada klape kol yardımıyla 90 derece döndürülerek tam açık konumdan tam kapalı konuma geçer. Bu, hat izolasyonunu hızlı yapmayı sağlar.
- Kısa yapı boyu: Wafer tasarım, flanşlı gövdeli vanalara göre hat üzerinde daha az yer kaplar. Çok kolonlu vana gruplarında vanalar birbirine yakın yerleştirilebilir.
- Aktüatörlü DN80 alternatifi: Aynı ölçünün elektrik aktüatörlü versiyonları katalogda 1-14AKT-DKM-KLB-220-0080 (220V) ve 1-14AKT-DKM-KLB-24-0080 (24V) kodlarıyla yer alır.
HFT Manuel Döküm Wafer Tip Kelebek Vana DN80 3" Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | HFT |
| Stok kodu | 8-14-DKM-KLB-0080 |
| Model & Cins | Wafer Tip Kelebek Vana |
| Bağlantı Çapı | DN80 / 3" |
| Materyal | Döküm Gövde, SS316 Klape |
| Kumanda | Manuel |
HFT DN80 3" Kelebek Vana Seçimi: Hangi Model Hangi Hatta?
3" hat için vana seçerken önce mevcut flanşların DN80 olduğunu, sonra boru malzemesini ve kumanda ihtiyacını kontrol edin. Wafer vana aynı nominal çaptaki flanş çiftine göre üretildiği için bir alt ölçü (DN65) ya da bir üst ölçü (DN100) ile değiştirilemez.
- Metal flanşlı hat, elle kumanda: bu ürün, 8-14-DKM-KLB-0080.
- PVC hat, elle kumanda: 8-14-PVC-KLB-0080; flanş seti fiyata dahil değildir, 8-14-PVC-FLANŞ-0080 koduyla ayrıca listelenir.
- Kontrol panelinden açma-kapama: 220V ya da 24V aktüatörlü döküm modeller.
| Ürün | Stok kodu | Materyal | Kumanda |
|---|
| HFT Manuel Döküm Kelebek Vana DN80 (bu ürün) | 8-14-DKM-KLB-0080 | Döküm gövde, SS316 klape | Manuel |
| HFT Manuel PVC Kelebek Vana DN80 | 8-14-PVC-KLB-0080 | PVC (flanş seti ayrı) | Manuel |
| HFT Aktüatörlü Döküm Kelebek Vana DN80 | 1-14AKT-DKM-KLB-220-0080 | Döküm gövde, SS316 klape | Elektrik aktüatör, 220V |
| HFT Aktüatörlü Döküm Kelebek Vana DN80 | 1-14AKT-DKM-KLB-24-0080 | Döküm gövde, SS316 klape | Elektrik aktüatör, 24V |
Diğer ölçüler ve aktüatör seçenekleri için HFT ürünlerine göz atabilirsiniz. Ölçüden emin değilseniz mevcut vananın kodunu ya da flanş ölçüsünü bize iletin.
HFT DN80 Döküm Kelebek Vana Nerelerde Kullanılır?
- Çok kolonlu yumuşatma hatları: Paralel çalışan yumuşatma kolonlarının ortak besleme hattında, bir kolon rejenerasyona ya da bakıma alınırken diğerlerinin çalışmasına izin verecek şekilde kolonları ayırır.
- Ana dağıtım hattının bölümlenmesi: Tesis içindeki 3" dağıtım hattını bölümlere ayırarak arıza ya da bakım sırasında yalnız ilgili bölümün kapatılmasını sağlar.
- Manuel ters yıkama düzenekleri: Vana grubu ile çalıştırılan karbon filtre sistemlerinde servis ve ters yıkama yönlerini elle değiştirmek için kullanılabilir.
- Depo giriş ve çıkışları: Ham su ya da arıtılmış su deposunun giriş-çıkış hattına konularak deponun temizliği sırasında hattı kapatır.
Benzer ürünler için HFT Manuel & Aktüatörlü Vanalar kategorimize, diğer HFT ürünleri için HFT marka sayfamıza, tüm vana ve aksesuarlar için valf ve aksesuarları sayfamıza göz atabilirsiniz.
HFT DN80 Döküm Kelebek Vana Montaj ve Bakım Rehberi
- Montajdan önce vananın DN80 / 3" ölçüsünü hattaki flanşların ölçüsüyle karşılaştırın.
- Hattı kapatın, basıncını alın ve boşaltın; flanş yüzeylerindeki pas, kir ve eski conta parçalarını temizleyin.
- Klape gövde içinde kalacak şekilde vanayı hafif aralık konumda flanşların arasına yerleştirin ve cıvataları elle takın.
- Gövdeyi boru eksenine ortalayın, cıvataları çapraz sırayla birkaç turda kademeli olarak sıkın.
- Basınç vermeden kolu tam açık ve tam kapalı konuma getirerek klapenin boru iç yüzeyine değmeden döndüğünü doğrulayın.
- Periyodik bakımlarda flanş birleşimlerini ve mil çıkışını sızıntıya karşı kontrol edin; uzun süre hareket etmeyen vanayı birkaç kez açıp kapatın.
HFT Manuel Döküm Wafer Tip Kelebek Vana DN80 3" Hakkında Sık Sorulan Sorular
DN80 kelebek vana kaç inç?
DN80, 3" nominal çapa karşılık gelir. Bu vana katalogda DN80 / 3" olarak listelenir.
3 inç döküm kelebek vana hangi flanş standardına uyar?
Katalogda flanş standardına dair bilgi yer almaz. Hattınızdaki flanşın standardını ya da delik ölçülerini bize iletirseniz uygunluğu birlikte kontrol edebiliriz.
HFT DN80 kelebek vananın klapesi hangi malzemeden?
Klape SS316 paslanmaz çeliktir, gövde ise döküm malzemedendir.
DN80 manuel kelebek vana ile aktüatörlü vana arasındaki fark nedir?
Manuel modelde klape kol ile elle döndürülür ve elektrik bağlantısı gerekmez. Aktüatörlü modellerde vana 220V ya da 24V elektrik aktüatörüyle açılıp kapanır; bu modeller HFT aktüatörlü kelebek vanalar arasında ayrı stok kodlarıyla yer alır.
DN80 kelebek vanayı PVC boru hattında kullanabilir miyim?
PVC hatlar için aynı ölçünün PVC gövdeli modeli 8-14-PVC-KLB-0080 kodlu ürün sunulur. Bu modelde flanş seti fiyata dahil değildir ve ayrıca seçilmelidir. Döküm model metal flanşlı hatlar içindir.
