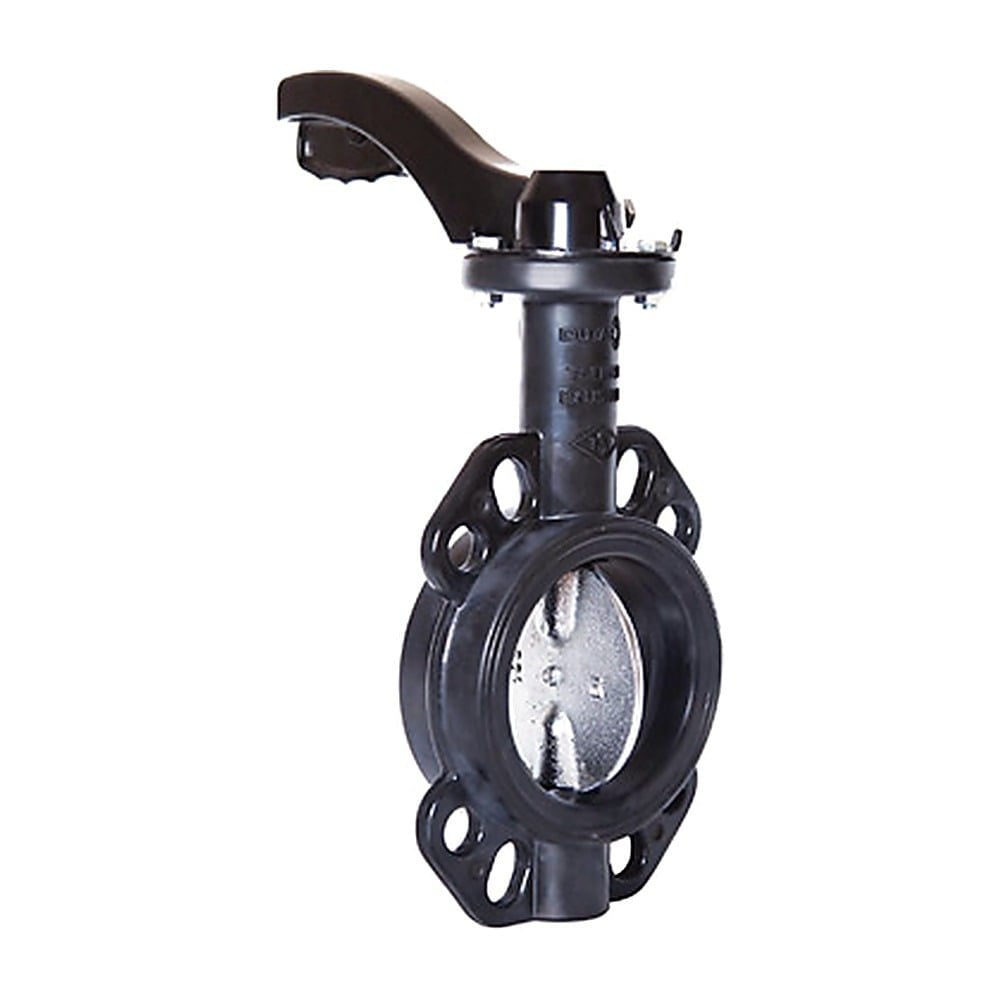

HFT Döküm Kelebek Vana DN65 2 1/2": SS316 Klapeli Manuel Wafer Vana
HFT Manuel Döküm Wafer Tip Kelebek Vana DN65 2 1/2", iki boru flanşı arasına sıkıştırılarak monte edilen ve kumanda koluyla elle açılıp kapatılan bir hat vanasıdır. Gövdesi döküm, akışı kesen klapesi SS316 paslanmaz çeliktir. 2 1/2" ölçü; orta kapasiteli filtre bataryalarının kolektörlerinde, pompa çıkışlarında ve tank izolasyon noktalarında karşılaşılan bir çaptır. Vana, HFT manuel ve aktüatörlü vanalar kategorisinde DN40 ile DN200 arasında sunulan döküm kelebek vana serisinin bir üyesidir ve endüstriyel su arıtma tesislerinde hat izolasyonu için kullanılır.
HFT Manuel Döküm Wafer Tip Kelebek Vana DN65 2 1/2" Öne Çıkan Özellikleri
- Wafer gövde yapısı: Vananın kendi flanşı yoktur; iki boru flanşı arasına yerleştirilip flanş cıvatalarıyla sıkıştırılır. Eksenel boyu kısa olduğu için kolektör ve pompa çıkışı gibi dar alanlara sığar.
- Döküm gövde: Gövde döküm malzemedendir. Metal flanşlı boru hatlarında kullanılan modeldir.
- SS316 paslanmaz klape: Akışı açıp kapatan disk SS316 paslanmaz çeliktir. Suyla sürekli temas eden parçada korozyona karşı dayanım sağlar.
- Manuel kumanda: Elektrik bağlantısı gerektirmez. Klape, mil üzerindeki kumanda koluyla kendi ekseni etrafında döndürülerek açılır ve kapanır.
- DN65 / 2 1/2" bağlantı çapı: Katalogda DN65 / 2 1/2" olarak listelenir. Vana aynı nominal çaptaki flanş çiftinin arasına yerleşir; hattınız farklı bir ölçüdeyse serinin diğer çaplarına bakın.
- Aynı ölçüde aktüatörlü seçenek: Katalogda aynı ölçünün 220V (1-14AKT-DKM-KLB-220-0065) ve 24V (1-14AKT-DKM-KLB-24-0065) elektrik aktüatörlü versiyonları ayrı stok kodlarıyla listelenir.
HFT Manuel Döküm Wafer Tip Kelebek Vana DN65 2 1/2" Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | HFT |
| Stok kodu | 8-14-DKM-KLB-0065 |
| Model & Cins | Wafer Tip Kelebek Vana |
| Bağlantı Çapı | DN65 / 2 1/2" |
| Materyal | Döküm Gövde, SS316 Klape |
| Kumanda | Manuel |
HFT DN65 Kelebek Vana Seçimi: Döküm, PVC ve Aktüatörlü Seçenekler
DN65 hatlarda kelebek vana seçerken önce boru malzemesine, sonra vananın elle mi otomatik mi kumanda edileceğine bakın. Metal flanşlı hatlarda döküm gövdeli 8-14-DKM-KLB-0065 kullanılır. Hat PVC ise aynı ölçünün PVC gövdeli modeli, vananın kontrol panelinden açılıp kapanması gerekiyorsa aktüatörlü versiyonları değerlendirilir.
| Ürün | Stok kodu | Materyal | Kumanda |
|---|
| HFT Manuel Döküm Kelebek Vana DN65 (bu ürün) | 8-14-DKM-KLB-0065 | Döküm gövde, SS316 klape | Manuel |
| HFT Manuel PVC Kelebek Vana DN65 | 8-14-PVC-KLB-0065 | PVC (flanş seti ayrı) | Manuel |
| HFT Aktüatörlü Döküm Kelebek Vana DN65 | 1-14AKT-DKM-KLB-220-0065 | Döküm gövde, SS316 klape | Elektrik aktüatör, 220V |
| HFT Aktüatörlü Döküm Kelebek Vana DN65 | 1-14AKT-DKM-KLB-24-0065 | Döküm gövde, SS316 klape | Elektrik aktüatör, 24V |
Tüm HFT kelebek vana ölçülerini ve aktüatör seçeneklerini marka sayfasında karşılaştırabilirsiniz. Hattınızın ölçüsünden emin değilseniz boru dış çapını ya da mevcut vananın kodunu bize iletin.
HFT DN65 Döküm Kelebek Vananın Kullanım Alanları
- Filtre bataryası kolektörleri: Birden fazla tanktan oluşan kum filtre sistemlerinde giriş ve çıkış kolektörlerini bölmek, tek bir kolonu servis dışına almak için kullanılır.
- Pompa çıkış hatları: Besleme pompasının çıkışına yerleştirilerek pompa bakımı sırasında hattın kapatılmasını sağlar.
- Tank ve ekipman izolasyonu: Depo, basınç tankı ya da filtre gövdesinin önüne ve arkasına konularak ekipman sökülürken hattın geri kalanının çalışmasına imkân verir.
- By-pass hatları: Arıtma ünitesi devre dışıyken suyun doğrudan tesise gönderildiği by-pass düzeneklerinde açma-kapama elemanı olarak görev yapar.
Benzer ürünler için HFT Manuel & Aktüatörlü Vanalar kategorimize, diğer HFT ürünleri için HFT marka sayfamıza, tüm vana ve aksesuarlar için valf ve aksesuarları sayfamıza göz atabilirsiniz.
HFT DN65 Döküm Kelebek Vana Kurulum ve Bakım Adımları
- Hattı basınçsızlaştırın ve boşaltın; boru flanşlarının alın yüzeylerini kir ve eski conta artıklarından temizleyin.
- Vanayı klape hafif aralık konumdayken iki flanşın arasına yerleştirin ve gövdeyi boru eksenine hizalayın.
- Flanş cıvatalarını takın ve karşılıklı çapraz sırayla, eşit kuvvetle sıkın.
- Basınç vermeden önce klapeyi tam açık ve tam kapalı konuma getirerek boru ya da flanş iç çapına sürtmeden döndüğünü kontrol edin.
- Hattı kademeli olarak basınçlandırın, flanş birleşimlerinde ve mil çıkışında sızıntı olup olmadığına bakın.
- Uzun süre aynı konumda kalan vanayı periyodik bakımlarda birkaç kez açıp kapatarak kolay hareket ettiğini doğrulayın.
HFT Manuel Döküm Wafer Tip Kelebek Vana DN65 2 1/2" Hakkında Sık Sorulan Sorular
DN65 kelebek vana kaç inç boruya uyar?
DN65, 2 1/2" nominal çapa karşılık gelir. Bu vana katalogda DN65 / 2 1/2" bağlantı çapıyla listelenir.
Wafer tip kelebek vana nasıl bağlanır?
Wafer vananın kendi flanşı yoktur. Hattaki iki boru flanşının arasına yerleştirilir ve flanş cıvatalarıyla sıkıştırılarak sabitlenir. Bu nedenle hatta aynı ölçüde bir flanş çifti bulunmalıdır.
HFT DN65 döküm kelebek vana ile flanş ve cıvata geliyor mu?
Katalogda bu ürün yalnız vana olarak listelenir; flanş ya da cıvata takımına dair bir bilgi verilmez. Hattınızdaki flanş tipini bize ileterek bağlantı için gerekenleri birlikte belirleyebiliriz.
DN65 kelebek vanada döküm mü PVC mi seçmeliyim?
Metal boru hatlarında döküm gövdeli ve SS316 klapeli bu model kullanılır. Hat PVC ise aynı ölçünün HFT PVC kelebek vanası (8-14-PVC-KLB-0065) daha uygun bir eşleşme sağlar; PVC modelde flanş seti fiyata dahil değildir ve 8-14-PVC-FLANŞ-0065 koduyla ayrıca listelenir.
DN65 manuel kelebek vanaya sonradan aktüatör takılabilir mi?
Katalogda HFT elektrik aktüatörleri ayrıca listelenir, ancak hangi aktüatörün hangi vana ölçüsüne uygun olduğu belirtilmez. Otomatik kumanda gerekiyorsa hazır aktüatörlü DN65 versiyonları (220V veya 24V) tercih edilebilir; mevcut vanaya aktüatör eklemek için vana kodunu bize iletin.
