HFT Manuel Döküm Wafer Tip Kelebek Vana DN100 4'' (8-14-DKM-KLB-0100)

HFT Döküm Kelebek Vana DN100 4": Tesis Ana Hatları İçin Manuel Wafer Vana

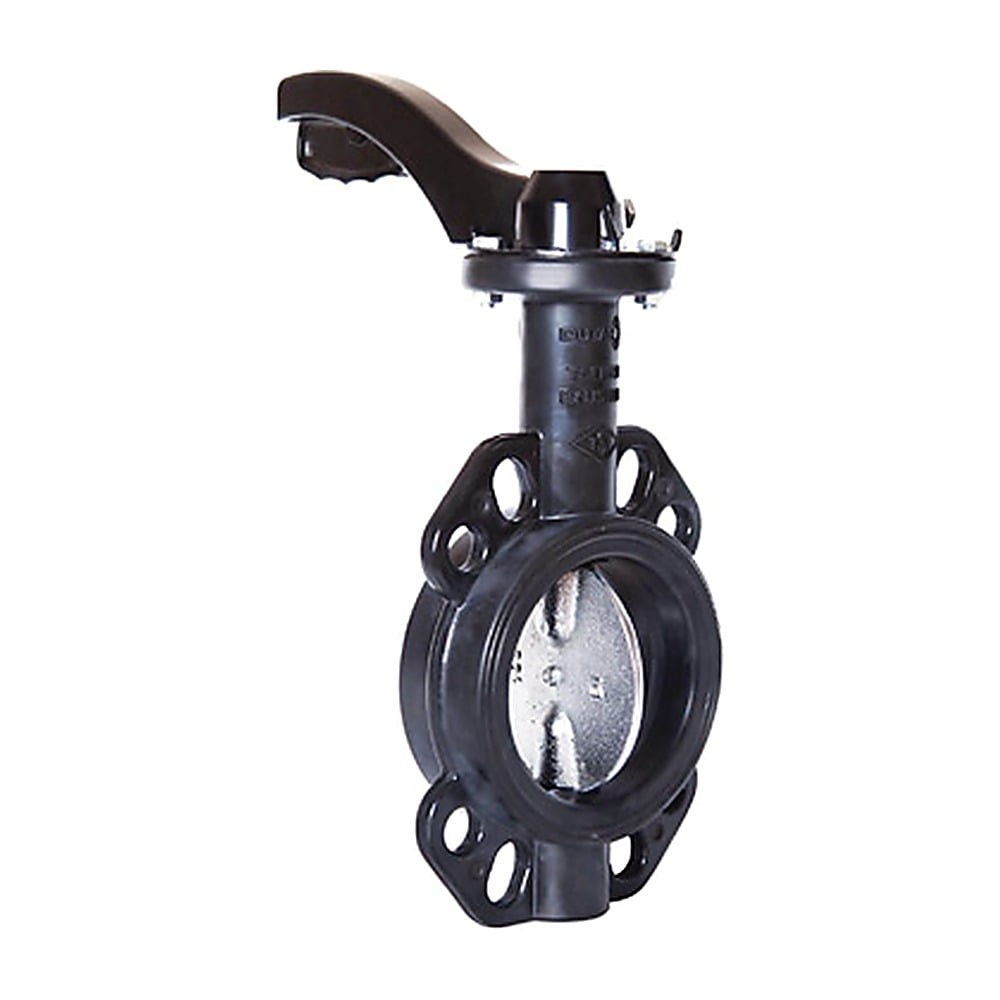

HFT Manuel Döküm Wafer Tip Kelebek Vana DN100 4", 4" çaplı metal hatlarda kullanılan, iki flanş arasına sıkıştırılarak takılan ve kol ile elle kumanda edilen bir kelebek vanadır. Döküm gövdesinin içinde SS316 paslanmaz çelik klape döner. 4" ölçü, tesis girişleri, çok tanklı filtre istasyonlarının ana kolektörleri ve depo transfer hatları gibi yüksek debili noktalarda karşımıza çıkar. Vana, HFT manuel ve aktüatörlü vanalar kategorisinde yer alır ve demir-mangan filtre sistemleri gibi çok kolonlu ünitelerin hat izolasyonunda kullanılabilir.

HFT Manuel Döküm Wafer Tip Kelebek Vana DN100 4" Öne Çıkan Özellikleri

• DN100 / 4" bağlantı: Katalogda DN100 / 4" bağlantı çapıyla listelenir ve iki DN100 flanşın arasına monte edilir.
• Flanşsız wafer gövde: Vana gövdesi flanş taşımaz; flanş cıvatalarıyla hatta sıkıştırılır. 4" gibi büyük bir ölçüde bu yapı, hat üzerinde kapladığı boyu kısaltır.
• Döküm gövde, SS316 klape: Katalogdaki materyal bilgisi döküm gövde ve SS316 klapedir. Suyla temas eden disk paslanmaz çelik olduğu için korozyona karşı dayanıklıdır.
• Kol ile manuel kumanda: Klape mil üzerindeki kolla 90 derece döndürülür. Vana konumu kolun yönünden dışarıdan görülebilir.
• Enerji gerektirmeyen izolasyon: Elektrik ya da hava beslemesi gerekmediği için kumanda hattı çekilmeyen noktalarda bakım ve izolasyon vanası olarak kullanılır.
• Aynı çapta otomatik seçenek: DN100 için 220V (1-14AKT-DKM-KLB-220-0100) ve 24V (1-14AKT-DKM-KLB-24-0100) elektrik aktüatörlü döküm modeller de katalogda yer alır.

HFT Manuel Döküm Wafer Tip Kelebek Vana DN100 4" Teknik Özellikleri

HFT DN100 4" Kelebek Vana Seçim Tablosu

4" hatta kullanılacak kelebek vanayı belirlerken üç soruya cevap verin: hat metal mi PVC mi, vana elle mi yoksa kontrol panelinden mi kumanda edilecek, aktüatör kullanılacaksa besleme 220V mu 24V mu? 8-14-DKM-KLB-0100, metal flanşlı hatta elle kumanda edilecek izolasyon noktaları içindir.

PVC modelde flanş seti fiyata dahil değildir; DN100 için 8-14-PVC-FLANŞ-0100 koduyla ayrıca listelenir. Tüm valf ve aksesuarları arasında ihtiyacınıza uyan modeli bulamazsanız hat ölçüsünü ve kumanda şeklini bize iletin.

HFT DN100 Döküm Kelebek Vana Kullanım Alanları

• Tesis giriş hattı: Şebeke ya da kuyu suyunun arıtma tesisine girdiği 4" ana hatta, tesisin tamamını devreden çıkarmak için ana kesme vanası olarak kullanılır.
• Filtre istasyonu kolektörleri: Çok tanklı filtre istasyonlarının ortak giriş ve çıkış kolektörlerinde tank gruplarını birbirinden ayırır.
• Depo transfer hatları: Ham su ve arıtılmış su depoları arasındaki transfer hattında depoların ayrı ayrı temizlenmesine imkân verir.
• Pompa grubu izolasyonu: Paralel pompaların emiş ve basma tarafına konularak bir pompa sökülürken diğerlerinin çalışmaya devam etmesini sağlar.
• Ters yıkama atık hattı: Filtrelerin ters yıkama suyunun drenaja gönderildiği hatta, yıkama sırasında açılıp servis sırasında kapatılan vana olarak kullanılabilir.

Benzer ürünler için HFT Manuel & Aktüatörlü Vanalar kategorimize, diğer HFT ürünleri için HFT marka sayfamıza, tüm vana ve aksesuarlar için valf ve aksesuarları sayfamıza göz atabilirsiniz.

HFT DN100 Döküm Kelebek Vana Kurulum ve Periyodik Kontrol

1. Hattı kapatıp basıncını alın, vananın takılacağı bölümü boşaltın ve flanş yüzeylerini temizleyin.
2. Flanşların karşılıklı olarak paralel ve aynı eksende olduğunu kontrol edin; kaçık flanşlar arasına vana sıkıştırmayın.
3. Vanayı klape hafif aralıkken flanşların arasına yerleştirin, gövdeyi ortalayıp cıvataları takın.
4. Cıvataları çapraz sırayla, birkaç turda eşit kuvvetle sıkın ve gövdenin eğilmediğini kontrol edin.
5. Kolu tam açık ve tam kapalı konuma getirerek klapenin serbest döndüğünü, ardından hattı yavaşça basınçlandırarak sızıntı olmadığını doğrulayın.
6. Bakım planınıza vananın düzenli aralıklarla açılıp kapatılmasını ve flanş bağlantılarının kontrolünü ekleyin.
