HFT Elektrik Aktüatörlü PVC Wafer Tip Kelebek Vana DN80 3'' 24V (1-14AKT-PVC-KLB-24-0080)

HFT Aktüatörlü PVC Kelebek Vana DN80 24V, 3" Ters Yıkama Hatlarında PLC ile Kumanda

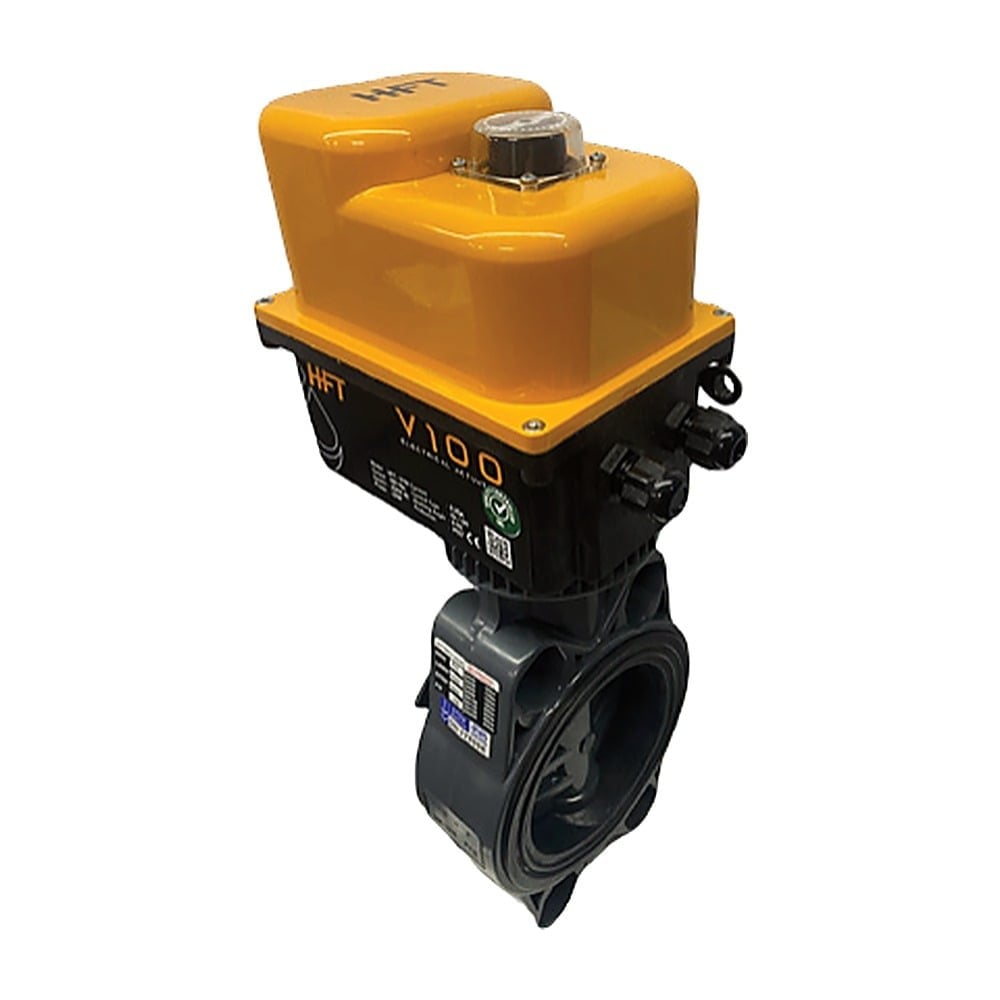

HFT Elektrik Aktüatörlü PVC Wafer Tip Kelebek Vana DN80 3" 24V, 3" (DN80) çaplı hatlarda akışı elektrik aktüatörüyle açıp kapatan PVC gövdeli, wafer tip bir kelebek vanadır. 3" çap, endüstriyel kum ve multimedya filtrelerinin ana besleme, ters yıkama ve drenaj hatlarında yaygındır; vana yıkama adımlarının operatöre bağlı kalmadan yürütülmesine yardımcı olur. Aktüatör 24 V AC düşük gerilimle beslenir ve otomasyon panosundaki 24 V AC devreye bağlanır. Gövde iki flanş arasına sıkıştırılarak monte edilir; flanş seti fiyata dahil değildir. Serinin diğer çap ve gerilim seçenekleri HFT manuel ve aktüatörlü vanalar kategorimizde, markanın tüm ürünleri HFT sayfamızda yer alır.

HFT Elektrik Aktüatörlü PVC Wafer Tip Kelebek Vana DN80 3" 24V Öne Çıkan Özellikleri

• Elektrik aktüatörlü kumanda: Montajlı elektrik aktüatörü, DN80 vanayı otomasyon panosu ya da kontrol sisteminden gelen komutla açıp kapatır; vananın konumu sahaya gidilmeden değiştirilir.
• 24 V AC düşük gerilim beslemesi: Aktüatör, katalogda 24 V AC olarak verilen düşük gerilimle beslenir. Panoda 24 V AC kontrol devresi bulunan sistemlerde diğer düşük gerilimli ekipmanla aynı beslemeyi paylaşabilir.
• PVC gövde: Gövde malzemesi PVC'dir; paslanmaz ve klorlu, yumuşatılmış ya da tuzlu suda korozyon yapmaz. Kimyasal içeren 3" hatlarda akışkanın PVC ile uyumunu önceden kontrol edin.
• Wafer tip gövde: Gövde, hattaki iki DN80 flanş arasına saplamalarla sıkıştırılır. Flanşlı gövdeli vanalara göre montaj boyu kısadır ve hatta daha az yer kaplar.
• Flanş seti fiyata dahil değildir: Katalog dipnotuna göre flanş seti bu ürünün fiyatına dahil değildir. HFT PVC kelebek vana flanş seti DN80 (3") ölçüsünde 8-14-PVC-FLANŞ-0080 koduyla ayrı listelenir; aktüatörlü vanayla birlikte kullanımını sipariş öncesi bizimle teyit edebilirsiniz.
• Aynı çapta diğer seçenekler: DN80 ölçüsünde 220 V AC aktüatörlü PVC model 1-14AKT-PVC-KLB-220-0080, döküm gövdeli SS316 klapeli aktüatörlü model 1-14AKT-DKM-KLB-24-0080 ve manuel PVC kelebek vana 8-14-PVC-KLB-0080 koduyla katalogda yer alır.

HFT Elektrik Aktüatörlü PVC Wafer Tip Kelebek Vana DN80 3" 24V Teknik Özellikleri

HFT Aktüatörlü PVC Kelebek Vana DN80 24V Nasıl Seçilir?

DN80 (3"), endüstriyel arıtma ünitelerinde ana besleme ve ters yıkama hatlarında sık kullanılan çaptır. Ters yıkama suyunun yüksek debiyle geçtiği hatlarda vananın aktüatörle kumanda edilmesi, yıkama adımlarını program sırasına bağlar.

24 V AC model, otomasyon panosundaki düşük gerilim devresine bağlanır; bu nedenle panoda 24 V AC çıkışlı bir trafo bulunmalıdır. Nemli pompa dairelerinde ve PLC kontrollü panolarda düşük gerilimli besleme sık tercih edilir. Vanayı şebekeden beslemek isterseniz aynı ölçünün 220 V AC versiyonu 1-14AKT-PVC-KLB-220-0080 koduyla listelenir.

HFT elektrik aktüatörlü PVC kelebek vana serisi DN40 ile DN200 arasında 8 çapta, 220 V AC ve 24 V AC besleme seçenekleriyle sunulur. DN80 ve komşu çaplar:

• Flanş: Flanş seti fiyata dahil değildir; DN80 ölçüsündeki HFT PVC kelebek vana flanş seti 8-14-PVC-FLANŞ-0080 koduyla ayrı listelenir.
• PVC mi döküm mü: Klorlu, tuzlu ya da kimyasal katkılı suda PVC gövde öne çıkar. Mekanik dayanımın öncelikli olduğu hatlar için DN80 ölçüsünde döküm gövdeli, SS316 klapeli aktüatörlü model 1-14AKT-DKM-KLB-24-0080 de listelenir.
• Manuel alternatif: Otomasyon gerekmeyen by-pass ya da servis noktalarında aynı çaptaki manuel PVC kelebek vana 8-14-PVC-KLB-0080 kullanılabilir.

Tüm çap ve gerilim seçeneklerini HFT manuel ve aktüatörlü vanalar kategorimizde, diğer vana ve bağlantı ekipmanlarını valf ve aksesuarları sayfamızda inceleyebilirsiniz.

HFT Aktüatörlü PVC Kelebek Vana DN80 24V Nerelerde Kullanılır?

• Ters yıkama ve drenaj hatları: Endüstriyel kum ve multimedya filtrelerinde ters yıkama suyunun giriş ve drenaj hatlarının program sırasına göre açılması. Bkz. kum filtre sistemleri.
• Ana besleme hatları: Arıtma ünitesine gelen ham su hattında, depo seviyesi ya da pompa çalışmasıyla ilişkilendirilmiş otomatik kesme.
• Kazan besleme suyu hazırlama: Yumuşatılmış suyun kazan dairesi besleme tankına aktarıldığı 3" hatlarda otomatik açma-kapama.
• Endüstriyel arıtma tesisleri: Endüstriyel su arıtma tesislerinde ön arıtma ile ters ozmoz kademeleri arasındaki bağlantı hatları.
• PLC kontrollü otomasyon panoları: 24 V AC kontrol devresi bulunan panolarda, DN80 vananın diğer düşük gerilimli ekipmanla aynı besleme üzerinden yönetilmesi.

Benzer ürünler için HFT Manuel & Aktüatörlü Vanalar kategorimize, diğer HFT ürünleri için HFT marka sayfamıza, tüm vana ve aksesuarlar için valf ve aksesuarları sayfamıza göz atabilirsiniz.

DN80 24V Aktüatörlü PVC Kelebek Vana Kurulum ve Bakım Adımları

1. Hattı boşaltıp basıncını alın; iki DN80 flanşın aynı eksende ve birbirine paralel olduğunu kontrol edin.
2. Flanş seti fiyata dahil olmadığından montajdan önce 3" ölçüsündeki flanşları, saplama ve somunları hazırlayın.
3. Vanayı flanşların arasına ortalayın, saplamaları çapraz sırayla ve kademeli olarak sıkın. PVC gövdede aşırı sıkma çatlağa yol açabileceği için sıkma kuvvetini kontrollü tutun.
4. Panodaki trafonun 24 V AC çıkış verdiğini ölçerek doğrulayın; aktüatörü enerji kesikken, etiketindeki bağlantı şemasına göre bağlayın ve kabloyu 220 V hatlarla karışmaması için etiketleyin.
5. İlk çalıştırmada vanayı birkaç kez tam açıp kapatın; klapenin flanş ya da boru iç çapına sürtmeden döndüğünü ve bağlantılarda sızıntı olmadığını kontrol edin.
6. Periyodik kontrollerde trafo çıkış gerilimini, aktüatör kapağının ve kablo girişlerinin kapalı olduğunu kontrol edin; tortulu suda DN80 vanayı düzenli aralıklarla açıp kapatın.
