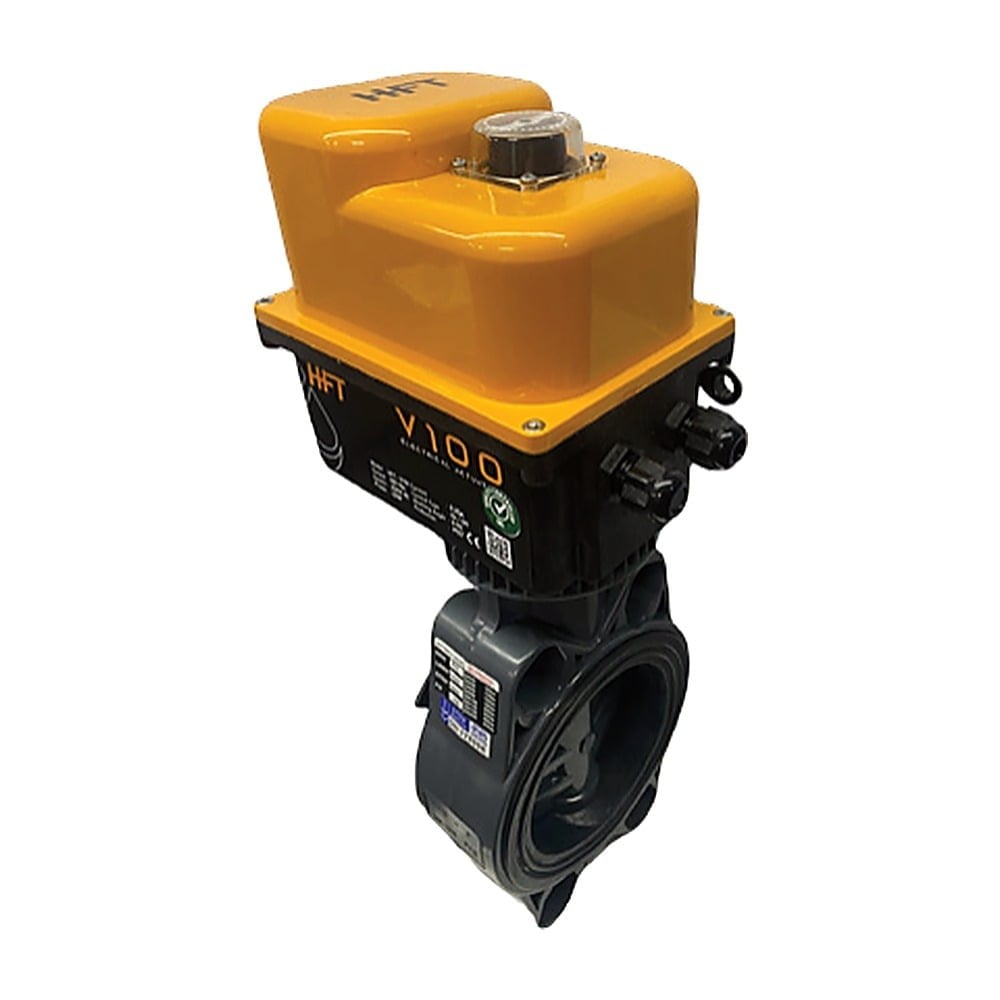

HFT Elektrik Aktüatörlü PVC Wafer Tip Kelebek Vana DN65 2 1/2'' 24V (1-14AKT-PVC-KLB-24-0065)

HFT Aktüatörlü PVC Kelebek Vana DN65 24V, PLC Panolu Kolektör Hatlarında Otomasyon

HFT Elektrik Aktüatörlü PVC Wafer Tip Kelebek Vana DN65 2 1/2" 24V, 2 1/2" (DN65) çaplı hatlarda akışı elektrik aktüatörüyle açıp kapatan PVC gövdeli, wafer tip bir kelebek vanadır. DN65 ölçü, çok tanklı filtre bataryalarının ortak kolektörlerinde ve soğutma kulesi ya da proses tankı besleme hatlarında, DN50 hattın yetmediği debiler için kullanılır. Aktüatör 24 V AC düşük gerilimle beslenir ve otomasyon panosundaki 24 V AC devreye bağlanır. Gövde iki flanş arasına sıkıştırılarak monte edilir; flanş seti fiyata dahil değildir. Serinin diğer çap ve gerilim seçenekleri HFT manuel ve aktüatörlü vanalar kategorimizde, markanın tüm ürünleri HFT sayfamızda yer alır.

HFT Elektrik Aktüatörlü PVC Wafer Tip Kelebek Vana DN65 2 1/2" 24V Öne Çıkan Özellikleri

• Elektrik aktüatörlü kumanda: Montajlı elektrik aktüatörü, DN65 vanayı otomasyon panosu ya da kontrol sisteminden gelen komutla açıp kapatır; vananın konumu sahaya gidilmeden değiştirilir.
• 24 V AC düşük gerilim beslemesi: Aktüatör, katalogda 24 V AC olarak verilen düşük gerilimle beslenir. Panoda 24 V AC kontrol devresi bulunan sistemlerde diğer düşük gerilimli ekipmanla aynı beslemeyi paylaşabilir.
• PVC gövde: Gövde malzemesi PVC'dir; paslanmaz ve klorlu, yumuşatılmış ya da tuzlu suda korozyon yapmaz. Kimyasal içeren 2 1/2" hatlarda akışkanın PVC ile uyumunu önceden kontrol edin.
• Wafer tip gövde: Gövde, hattaki iki DN65 flanş arasına saplamalarla sıkıştırılır. Flanşlı gövdeli vanalara göre montaj boyu kısadır ve hatta daha az yer kaplar.
• Flanş seti fiyata dahil değildir: Katalog dipnotuna göre flanş seti bu ürünün fiyatına dahil değildir. HFT PVC kelebek vana flanş seti DN65 (2 1/2") ölçüsünde 8-14-PVC-FLANŞ-0065 koduyla ayrı listelenir; aktüatörlü vanayla birlikte kullanımını sipariş öncesi bizimle teyit edebilirsiniz.
• Aynı çapta diğer seçenekler: DN65 ölçüsünde 220 V AC aktüatörlü PVC model 1-14AKT-PVC-KLB-220-0065, döküm gövdeli SS316 klapeli aktüatörlü model 1-14AKT-DKM-KLB-24-0065 ve manuel PVC kelebek vana 8-14-PVC-KLB-0065 koduyla katalogda yer alır.

HFT Elektrik Aktüatörlü PVC Wafer Tip Kelebek Vana DN65 2 1/2" 24V Teknik Özellikleri

HFT Aktüatörlü PVC Kelebek Vana DN65 24V Nasıl Seçilir?

DN65 (2 1/2"), küçük hat çaplarından endüstriyel ölçeğe geçişte kullanılan ara ölçüdür. Debisi DN50 hatta sığmayan ancak DN80 hat gerektirmeyen tesislerde, hattı büyütmeden otomasyona geçmek için seçilir.

24 V AC model, otomasyon panosundaki düşük gerilim devresine bağlanır; bu nedenle panoda 24 V AC çıkışlı bir trafo bulunmalıdır. Nemli pompa dairelerinde ve PLC kontrollü panolarda düşük gerilimli besleme sık tercih edilir. Vanayı şebekeden beslemek isterseniz aynı ölçünün 220 V AC versiyonu 1-14AKT-PVC-KLB-220-0065 koduyla listelenir.

HFT elektrik aktüatörlü PVC kelebek vana serisi DN40 ile DN200 arasında 8 çapta, 220 V AC ve 24 V AC besleme seçenekleriyle sunulur. DN65 ve komşu çaplar:

• Flanş: Flanş seti fiyata dahil değildir; DN65 ölçüsündeki HFT PVC kelebek vana flanş seti 8-14-PVC-FLANŞ-0065 koduyla ayrı listelenir.
• Aktüatörlü mü manuel mi: Vana sık kumanda edilecekse ya da otomasyona bağlanacaksa aktüatörlü model gerekir. Nadiren kullanılan servis vanaları için aynı çaptaki manuel PVC kelebek vana 8-14-PVC-KLB-0065 yeterli olabilir.
• PVC mi döküm mü: Mekanik dayanımın öncelikli olduğu hatlar için DN65 ölçüsünde döküm gövdeli, SS316 klapeli aktüatörlü model 1-14AKT-DKM-KLB-24-0065 de bulunur.

Tüm çap ve gerilim seçeneklerini HFT manuel ve aktüatörlü vanalar kategorimizde, diğer vana ve bağlantı ekipmanlarını valf ve aksesuarları sayfamızda inceleyebilirsiniz.

HFT Aktüatörlü PVC Kelebek Vana DN65 24V Nerelerde Kullanılır?

• Çok tanklı filtre kolektörleri: Paralel çalışan filtre tanklarının ortak giriş ve çıkış kolektörlerinde, servis ve yıkama konumları arasında otomatik geçiş.
• Soğutma kulesi besleme hattı: Yumuşatılmış suyun soğutma kulesine beslendiği hatta seviye sinyaline bağlı açma-kapama. Yumuşatma tarafı için su yumuşatma sistemleri sayfamıza bakabilirsiniz.
• Proses tankı doldurma: Arıtılmış suyun proses ya da dinlendirme tankına aktarıldığı 2 1/2" hatta seviye kontrollü otomatik doldurma.
• Endüstriyel ön arıtma: Endüstriyel su arıtma tesislerinin ön arıtma ve yumuşatma kademeleri arasında uzaktan kumanda edilen hat vanası.
• PLC kontrollü otomasyon panoları: 24 V AC kontrol devresi bulunan panolarda, DN65 vananın diğer düşük gerilimli ekipmanla aynı besleme üzerinden yönetilmesi.

Benzer ürünler için HFT Manuel & Aktüatörlü Vanalar kategorimize, diğer HFT ürünleri için HFT marka sayfamıza, tüm vana ve aksesuarlar için valf ve aksesuarları sayfamıza göz atabilirsiniz.

DN65 24V Aktüatörlü PVC Kelebek Vana Kurulum ve Bakım Adımları

1. Hattı boşaltıp basıncını alın; iki DN65 flanşın aynı eksende ve birbirine paralel olduğunu kontrol edin.
2. Flanş seti fiyata dahil olmadığından montajdan önce 2 1/2" ölçüsündeki flanşları, saplama ve somunları hazırlayın.
3. Vanayı flanşların arasına ortalayın, saplamaları çapraz sırayla ve kademeli olarak sıkın. PVC gövdede aşırı sıkma çatlağa yol açabileceği için sıkma kuvvetini kontrollü tutun.
4. Panodaki trafonun 24 V AC çıkış verdiğini ölçerek doğrulayın; aktüatörü enerji kesikken, etiketindeki bağlantı şemasına göre bağlayın ve kabloyu 220 V hatlarla karışmaması için etiketleyin.
5. İlk çalıştırmada vanayı birkaç kez tam açıp kapatın; klapenin flanş ya da boru iç çapına sürtmeden döndüğünü ve bağlantılarda sızıntı olmadığını kontrol edin.
6. Periyodik kontrollerde trafo çıkış gerilimini, aktüatör kapağının ve kablo girişlerinin kapalı olduğunu kontrol edin; tortulu suda DN65 vanayı düzenli aralıklarla açıp kapatın.
