HFT Elektrik Aktüatörlü PVC Wafer Tip Kelebek Vana DN50 2'' 24V (1-14AKT-PVC-KLB-24-0050)

HFT Aktüatörlü PVC Kelebek Vana DN50 24V, 2" Filtre Bataryalarında Otomatik Akış Kontrolü

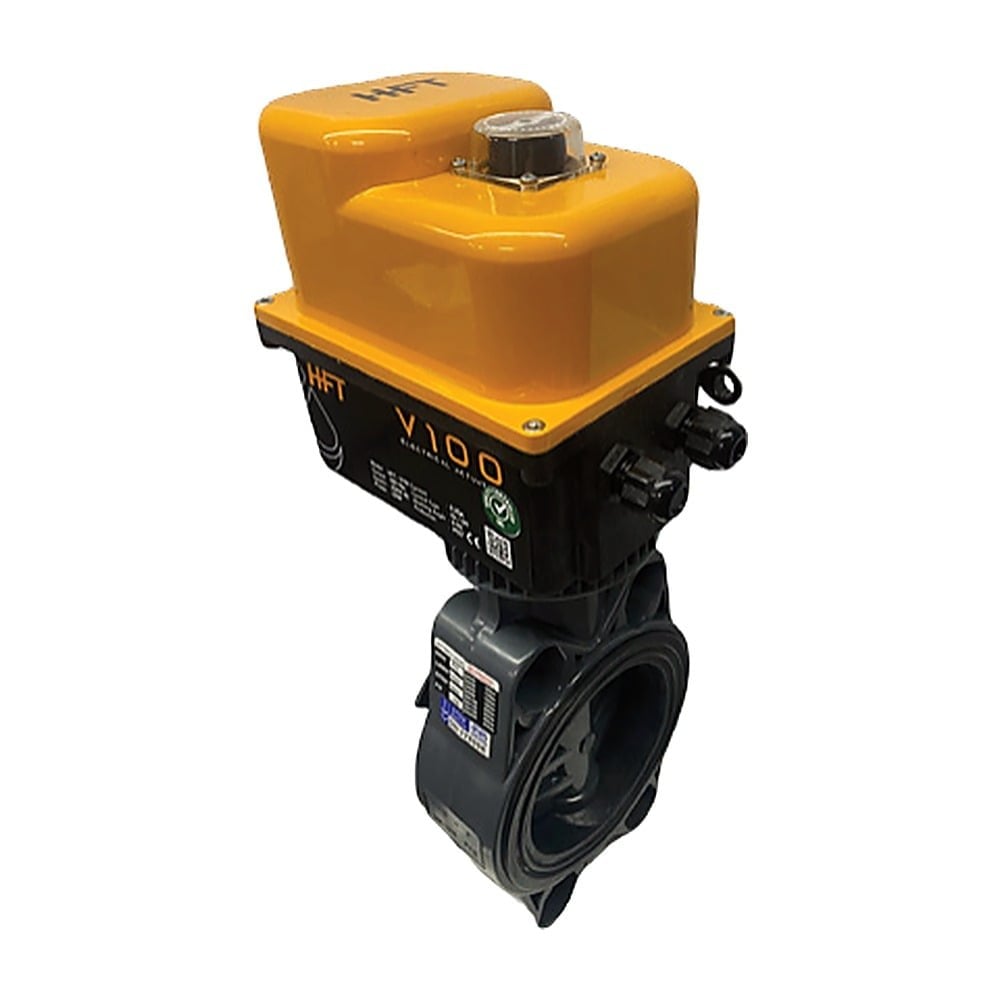

HFT Elektrik Aktüatörlü PVC Wafer Tip Kelebek Vana DN50 2" 24V, 2" (DN50) çaplı hatlarda akışı elektrik aktüatörüyle açıp kapatan PVC gövdeli, wafer tip bir kelebek vanadır. 2" hat, küçük ve orta ölçekli kum-karbon filtre bataryalarında ve ters ozmoz besleme hatlarında en sık rastlanan çaplardan biridir; vana bu hatlarda tank sırasına göre otomatik açma-kapama sağlar. Aktüatör 24 V AC düşük gerilimle beslenir ve otomasyon panosundaki 24 V AC devreye bağlanır. Gövde iki flanş arasına sıkıştırılarak monte edilir; flanş seti fiyata dahil değildir. Serinin diğer çap ve gerilim seçenekleri HFT manuel ve aktüatörlü vanalar kategorimizde, markanın tüm ürünleri HFT sayfamızda yer alır.

HFT Elektrik Aktüatörlü PVC Wafer Tip Kelebek Vana DN50 2" 24V Öne Çıkan Özellikleri

• Elektrik aktüatörlü kumanda: Montajlı elektrik aktüatörü, DN50 vanayı otomasyon panosu ya da kontrol sisteminden gelen komutla açıp kapatır; vananın konumu sahaya gidilmeden değiştirilir.
• 24 V AC düşük gerilim beslemesi: Aktüatör, katalogda 24 V AC olarak verilen düşük gerilimle beslenir. Panoda 24 V AC kontrol devresi bulunan sistemlerde diğer düşük gerilimli ekipmanla aynı beslemeyi paylaşabilir.
• PVC gövde: Gövde malzemesi PVC'dir; paslanmaz ve klorlu, yumuşatılmış ya da tuzlu suda korozyon yapmaz. Kimyasal içeren 2" hatlarda akışkanın PVC ile uyumunu önceden kontrol edin.
• Wafer tip gövde: Gövde, hattaki iki DN50 flanş arasına saplamalarla sıkıştırılır. Flanşlı gövdeli vanalara göre montaj boyu kısadır ve hatta daha az yer kaplar.
• Flanş seti fiyata dahil değildir: Katalog dipnotuna göre flanş seti bu ürünün fiyatına dahil değildir. HFT PVC kelebek vana flanş seti DN50 (2") ölçüsünde 8-14-PVC-FLANŞ-0050 koduyla ayrı listelenir; aktüatörlü vanayla birlikte kullanımını sipariş öncesi bizimle teyit edebilirsiniz.
• Aynı çapta diğer seçenekler: DN50 ölçüsünde 220 V AC aktüatörlü PVC model 1-14AKT-PVC-KLB-220-0050, döküm gövdeli SS316 klapeli aktüatörlü model 1-14AKT-DKM-KLB-24-0050 ve manuel PVC kelebek vana 8-14-PVC-KLB-0050 koduyla katalogda yer alır.

HFT Elektrik Aktüatörlü PVC Wafer Tip Kelebek Vana DN50 2" 24V Teknik Özellikleri

HFT Aktüatörlü PVC Kelebek Vana DN50 24V Nasıl Seçilir?

DN50 (2"), birden fazla tankı aynı panodan yöneten küçük ve orta ölçekli bataryalarda yaygın kullanılan çaptır. Her tank hattına ayrı bir aktüatörlü vana konduğunda servis, ters yıkama ve durulama sırası panodan yönetilebilir.

24 V AC model, otomasyon panosundaki düşük gerilim devresine bağlanır; bu nedenle panoda 24 V AC çıkışlı bir trafo bulunmalıdır. Nemli pompa dairelerinde ve PLC kontrollü panolarda düşük gerilimli besleme sık tercih edilir. Vanayı şebekeden beslemek isterseniz aynı ölçünün 220 V AC versiyonu 1-14AKT-PVC-KLB-220-0050 koduyla listelenir.

HFT elektrik aktüatörlü PVC kelebek vana serisi DN40 ile DN200 arasında 8 çapta, 220 V AC ve 24 V AC besleme seçenekleriyle sunulur. DN50 ve komşu çaplar:

• Flanş: Flanş seti fiyata dahil değildir; DN50 ölçüsündeki HFT PVC kelebek vana flanş seti 8-14-PVC-FLANŞ-0050 koduyla ayrı listelenir.
• PVC mi döküm mü: Klorlu, tuzlu ya da kimyasal katkılı suda PVC gövde öne çıkar. Mekanik dayanımın öncelikli olduğu hatlar için DN50 ölçüsünde döküm gövdeli, SS316 klapeli aktüatörlü model 1-14AKT-DKM-KLB-24-0050 de listelenir.
• Manuel alternatif: Otomasyon gerekmeyen by-pass ya da servis noktalarında aynı çaptaki manuel PVC kelebek vana 8-14-PVC-KLB-0050 kullanılabilir.

Tüm çap ve gerilim seçeneklerini HFT manuel ve aktüatörlü vanalar kategorimizde, diğer vana ve bağlantı ekipmanlarını valf ve aksesuarları sayfamızda inceleyebilirsiniz.

HFT Aktüatörlü PVC Kelebek Vana DN50 24V Nerelerde Kullanılır?

• Kum ve karbon filtre bataryaları: İki ya da daha fazla tanklı bataryalarda tank giriş, çıkış ve ters yıkama hatlarının sırayla açılıp kapanması. Örnek sistemler için kum filtre sistemleri sayfamıza göz atabilirsiniz.
• Ters ozmoz besleme hattı: RO ünitesine giden ön arıtılmış su hattında, pompa ve seviye sinyaliyle birlikte çalışan otomatik kesme vanası.
• Demir ve mangan giderme üniteleri: Demir ve mangan filtre sistemlerinde servis ve yıkama hatlarının program sırasına göre açılıp kapanması.
• Havuz filtre devreleri: Klorlu havuz suyunun dolaştığı 2" filtre ve dengeleme hatlarında, metal gövde korozyonu olmadan otomatik açma-kapama.
• PLC kontrollü otomasyon panoları: 24 V AC kontrol devresi bulunan panolarda, DN50 vananın diğer düşük gerilimli ekipmanla aynı besleme üzerinden yönetilmesi.

Benzer ürünler için HFT Manuel & Aktüatörlü Vanalar kategorimize, diğer HFT ürünleri için HFT marka sayfamıza, tüm vana ve aksesuarlar için valf ve aksesuarları sayfamıza göz atabilirsiniz.

DN50 24V Aktüatörlü PVC Kelebek Vana Kurulum ve Bakım Adımları

1. Hattı boşaltıp basıncını alın; iki DN50 flanşın aynı eksende ve birbirine paralel olduğunu kontrol edin.
2. Flanş seti fiyata dahil olmadığından montajdan önce 2" ölçüsündeki flanşları, saplama ve somunları hazırlayın.
3. Vanayı flanşların arasına ortalayın, saplamaları çapraz sırayla ve kademeli olarak sıkın. PVC gövdede aşırı sıkma çatlağa yol açabileceği için sıkma kuvvetini kontrollü tutun.
4. Panodaki trafonun 24 V AC çıkış verdiğini ölçerek doğrulayın; aktüatörü enerji kesikken, etiketindeki bağlantı şemasına göre bağlayın ve kabloyu 220 V hatlarla karışmaması için etiketleyin.
5. İlk çalıştırmada vanayı birkaç kez tam açıp kapatın; klapenin flanş ya da boru iç çapına sürtmeden döndüğünü ve bağlantılarda sızıntı olmadığını kontrol edin.
6. Periyodik kontrollerde trafo çıkış gerilimini, aktüatör kapağının ve kablo girişlerinin kapalı olduğunu kontrol edin; tortulu suda DN50 vanayı düzenli aralıklarla açıp kapatın.
