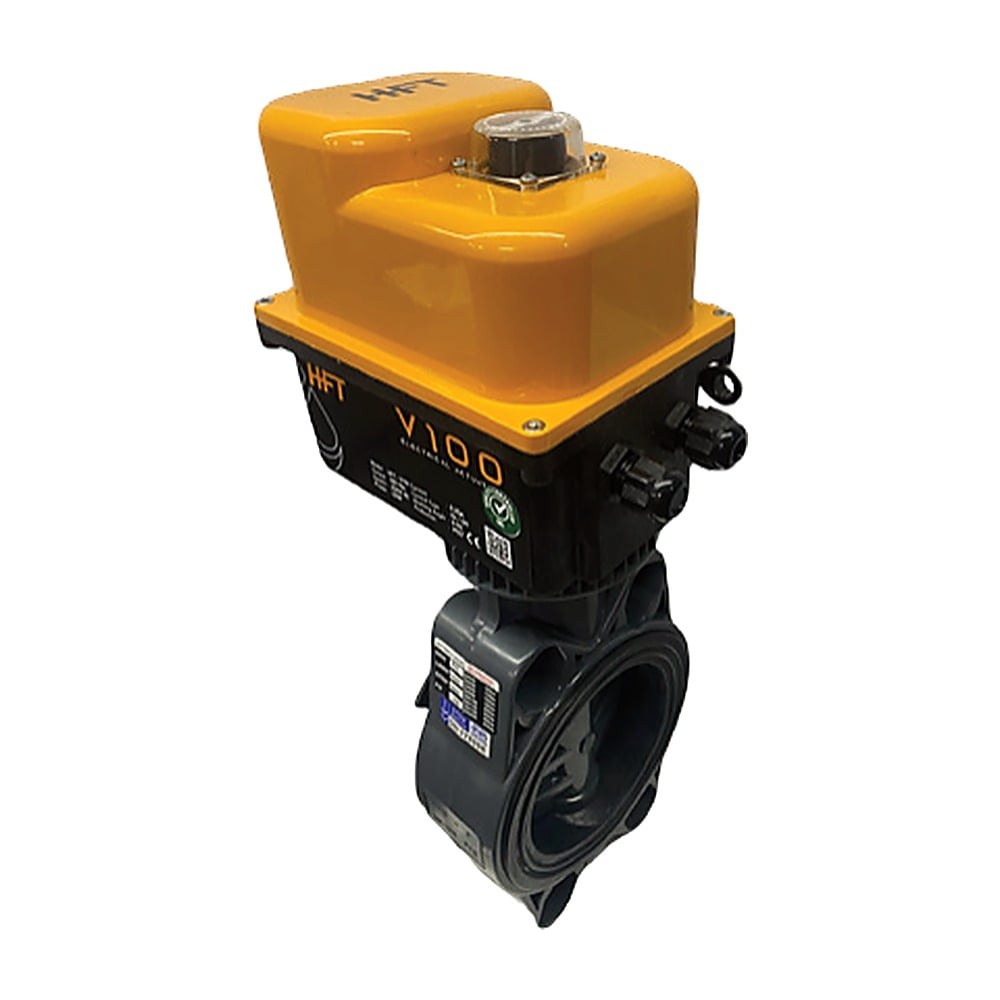

HFT Elektrik Aktüatörlü PVC Wafer Tip Kelebek Vana DN40 1 1/2'' 24V (1-14AKT-PVC-KLB-24-0040)

HFT Aktüatörlü PVC Kelebek Vana DN40 24V, Küçük Filtre ve Dozaj Hatlarında Aç-Kapa

HFT Elektrik Aktüatörlü PVC Wafer Tip Kelebek Vana DN40 1 1/2" 24V, 1 1/2" (DN40) çaplı hatlarda akışı elektrik aktüatörüyle açıp kapatan PVC gövdeli, wafer tip bir kelebek vanadır. Serinin en küçük çapı olan DN40, tek tanklı filtre ve yumuşatma ünitelerinin giriş, çıkış ve drenaj hatlarında, kimyasal dozaj ve numune hatlarında programlı kumanda için uygundur. Aktüatör 24 V AC düşük gerilimle beslenir ve otomasyon panosundaki 24 V AC devreye bağlanır. Gövde iki flanş arasına sıkıştırılarak monte edilir; flanş seti fiyata dahil değildir. Serinin diğer çap ve gerilim seçenekleri HFT manuel ve aktüatörlü vanalar kategorimizde, markanın tüm ürünleri HFT sayfamızda yer alır.

HFT Elektrik Aktüatörlü PVC Wafer Tip Kelebek Vana DN40 1 1/2" 24V Öne Çıkan Özellikleri

• Elektrik aktüatörlü kumanda: Montajlı elektrik aktüatörü, DN40 vanayı otomasyon panosu ya da kontrol sisteminden gelen komutla açıp kapatır; vananın konumu sahaya gidilmeden değiştirilir.
• 24 V AC düşük gerilim beslemesi: Aktüatör, katalogda 24 V AC olarak verilen düşük gerilimle beslenir. Panoda 24 V AC kontrol devresi bulunan sistemlerde diğer düşük gerilimli ekipmanla aynı beslemeyi paylaşabilir.
• PVC gövde: Gövde malzemesi PVC'dir; paslanmaz ve klorlu, yumuşatılmış ya da tuzlu suda korozyon yapmaz. Kimyasal içeren 1 1/2" hatlarda akışkanın PVC ile uyumunu önceden kontrol edin.
• Wafer tip gövde: Gövde, hattaki iki DN40 flanş arasına saplamalarla sıkıştırılır. Flanşlı gövdeli vanalara göre montaj boyu kısadır ve hatta daha az yer kaplar.
• Flanş seti fiyata dahil değildir: Katalog dipnotuna göre flanş seti bu ürünün fiyatına dahil değildir. HFT PVC kelebek vana flanş seti DN40 (1 1/2") ölçüsünde 8-14-PVC-FLANŞ-0040 koduyla ayrı listelenir; aktüatörlü vanayla birlikte kullanımını sipariş öncesi bizimle teyit edebilirsiniz.
• Aynı çapta diğer seçenekler: DN40 ölçüsünde 220 V AC aktüatörlü PVC model 1-14AKT-PVC-KLB-220-0040, döküm gövdeli SS316 klapeli aktüatörlü model 1-14AKT-DKM-KLB-24-0040 ve manuel PVC kelebek vana 8-14-PVC-KLB-0040 koduyla katalogda yer alır.

HFT Elektrik Aktüatörlü PVC Wafer Tip Kelebek Vana DN40 1 1/2" 24V Teknik Özellikleri

HFT Aktüatörlü PVC Kelebek Vana DN40 24V Nasıl Seçilir?

DN40 (1 1/2"), aktüatörlü PVC serisinin başlangıç ölçüsüdür. Tek tanklı ünitelerde ve dar pano çevrelerinde, hat çapını büyütmeden vanayı otomasyona bağlamak isteyen kullanıcılar için uygundur. Hattınız 1 1/2" ise redüksiyon gerekmeden doğrudan bu ölçü seçilir.

24 V AC model, otomasyon panosundaki düşük gerilim devresine bağlanır; bu nedenle panoda 24 V AC çıkışlı bir trafo bulunmalıdır. Nemli pompa dairelerinde ve PLC kontrollü panolarda düşük gerilimli besleme sık tercih edilir. Vanayı şebekeden beslemek isterseniz aynı ölçünün 220 V AC versiyonu 1-14AKT-PVC-KLB-220-0040 koduyla listelenir.

HFT elektrik aktüatörlü PVC kelebek vana serisi DN40 ile DN200 arasında 8 çapta, 220 V AC ve 24 V AC besleme seçenekleriyle sunulur. DN40 ve komşu çaplar:

• Flanş: Flanş seti fiyata dahil değildir; DN40 ölçüsündeki HFT PVC kelebek vana flanş seti 8-14-PVC-FLANŞ-0040 koduyla ayrı listelenir.
• Aktüatörlü mü manuel mi: Vana sık kumanda edilecekse ya da otomasyona bağlanacaksa aktüatörlü model gerekir. Nadiren kullanılan servis vanaları için aynı çaptaki manuel PVC kelebek vana 8-14-PVC-KLB-0040 yeterli olabilir.
• PVC mi döküm mü: Mekanik dayanımın öncelikli olduğu hatlar için DN40 ölçüsünde döküm gövdeli, SS316 klapeli aktüatörlü model 1-14AKT-DKM-KLB-24-0040 de bulunur.

Tüm çap ve gerilim seçeneklerini HFT manuel ve aktüatörlü vanalar kategorimizde, diğer vana ve bağlantı ekipmanlarını valf ve aksesuarları sayfamızda inceleyebilirsiniz.

HFT Aktüatörlü PVC Kelebek Vana DN40 24V Nerelerde Kullanılır?

• Tek tanklı filtre ve yumuşatma üniteleri: Kum, karbon ya da yumuşatma tankının giriş, çıkış veya drenaj hattında zamanlayıcı ya da pano komutuyla açma-kapama. Hazır üniteler için su yumuşatma sistemleri sayfamıza bakabilirsiniz.
• Kimyasal dozaj ve numune hatları: Klorlu ya da kimyasal katkılı suyun geçtiği 1 1/2" hatlarda, akışkanın PVC ile uyumu doğrulandıktan sonra otomatik kesme vanası.
• Karbon filtre çıkış hatları: Karbon filtre sistemleri çıkışında arıtılmış suyun depoya ya da kullanım hattına yönlendirildiği noktalarda otomatik geçiş.
• Küçük ters ozmoz ön arıtması: RO ünitesine giden ön arıtılmış su hattında pompa çalışma sinyaliyle eşlenen kesme vanası.
• PLC kontrollü otomasyon panoları: 24 V AC kontrol devresi bulunan panolarda, DN40 vananın diğer düşük gerilimli ekipmanla aynı besleme üzerinden yönetilmesi.

Benzer ürünler için HFT Manuel & Aktüatörlü Vanalar kategorimize, diğer HFT ürünleri için HFT marka sayfamıza, tüm vana ve aksesuarlar için valf ve aksesuarları sayfamıza göz atabilirsiniz.

DN40 24V Aktüatörlü PVC Kelebek Vana Kurulum ve Bakım Adımları

1. Hattı boşaltıp basıncını alın; iki DN40 flanşın aynı eksende ve birbirine paralel olduğunu kontrol edin.
2. Flanş seti fiyata dahil olmadığından montajdan önce 1 1/2" ölçüsündeki flanşları, saplama ve somunları hazırlayın.
3. Vanayı flanşların arasına ortalayın, saplamaları çapraz sırayla ve kademeli olarak sıkın. PVC gövdede aşırı sıkma çatlağa yol açabileceği için sıkma kuvvetini kontrollü tutun.
4. Panodaki trafonun 24 V AC çıkış verdiğini ölçerek doğrulayın; aktüatörü enerji kesikken, etiketindeki bağlantı şemasına göre bağlayın ve kabloyu 220 V hatlarla karışmaması için etiketleyin.
5. İlk çalıştırmada vanayı birkaç kez tam açıp kapatın; klapenin flanş ya da boru iç çapına sürtmeden döndüğünü ve bağlantılarda sızıntı olmadığını kontrol edin.
6. Periyodik kontrollerde trafo çıkış gerilimini, aktüatör kapağının ve kablo girişlerinin kapalı olduğunu kontrol edin; tortulu suda DN40 vanayı düzenli aralıklarla açıp kapatın.
