Clack WS2H/2 QC Base Assembly 4'' (V3064) (1-CLK-YED-V3064)

Clack WS2H/2 QC Base Assembly: WS2 QC Valfi 4″ Tank Ağzına Bağlayan Taban Takımı

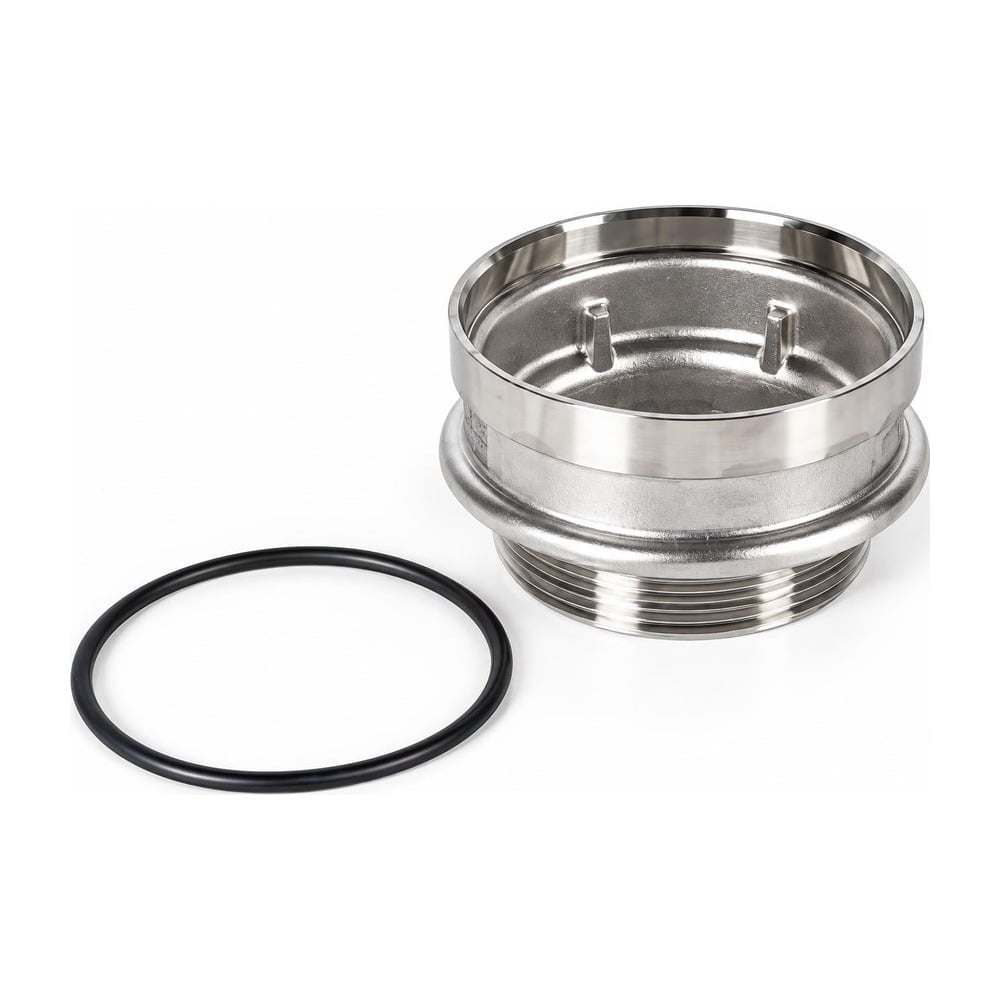

Clack WS2H/2 QC Base Assembly, Clack WS2 QC (quick connect) kontrol valfini 4″ ağızlı basınçlı tanka bağlayan dişli taban takımıdır. Clack kılavuzunda V3064 "WS2H/2QC 4 Inch Base Asy" adıyla geçer ve WS2H taban (V3202-01) ile O-ring 347'den (V3419) oluşur. Taban tank ağzına vidalanır, WS2 QC valf gövdesi ise tabana kelepçe takımıyla tutturulur. Katalogdaki WS2 QC serisi valflerde bu taban fiyata dahildir; bu ürün yedek veya ilave taban ihtiyacı için ayrıca sunulur. 28,3 m³/h debili WS2 QC valflerin kullanıldığı endüstriyel su arıtma sistemlerinde tank bağlantısını tamamlar.

Clack WS2H/2 QC Base Assembly 4" (V3064) Öne Çıkan Özellikleri

• 4″ tank bağlantısı: Clack spesifikasyonunda WS2 QC valfin tank bağlantı seçenekleri 4″-8UN, 6″ flanş ve yan bağlantı olarak verilir; V3064 4″ dişli taban seçeneğidir.
• Takım içeriği: Clack parça listesine göre takımda 1 adet V3202-01 WS2H taban ve 1 adet V3419 O-ring 347 bulunur.
• Kelepçeli QC bağlantı: Valf gövdesi tabana V3054 4″ taban kelepçe takımıyla bağlanır; kelepçe takımı cıvata (V3276) ve somun (V3269) içerir ve ayrı Clack koduyla listelenir.
• Üst difüzör gereksinimi: Clack, V3064 taban kullanıldığında D1300-01 üst difüzörün (2″ / 63 mm) takılmasını belirtir.
• WS2 QC valflerde fiyata dahil: Katalog dipnotuna göre Clack QC valflerde V3064 QC Base Assembly fiyata dahildir. Bu ürün, yedek ya da ilave taban gerektiğinde ayrıca alınır.

Clack WS2H/2 QC Base Assembly 4" (V3064) Teknik Özellikleri

Clack WS2H/2 QC Base Assembly ve Diğer WS2 QC Taban Seçenekleri

Clack, WS2H ve WS2 QC valfler için tank tipine göre üç taban seçeneği tanımlar. Doğru taban, tankınızın ağız tipine göre seçilir:

Clack spesifikasyonunda standart WS2 valfin tank bağlantısı 4″-8UN olarak verilir, taban seçenekleri ise WS2H ve WS2 QC gövdeleri için listelenir. Katalogdaki WS2 QC valflerde difüzör seti ve distribütör borusu fiyata dahil değildir, 1700 Air Check seti dahildir. Valf gövdenizin QC tipi olup olmadığından emin değilseniz stok kodunu bize iletin. WS2 ve WS2 QC modelleri için Clack valfler kategorimize bakabilirsiniz.

Clack WS2H/2 QC Base Assembly Kullanım Alanları

• Hasarlı tabanın değişimi: Dişi bozulan veya çatlayan taban, valf gövdesi değiştirilmeden yenilenir.
• Yüksek debili yumuşatıcılar: 18″–42″ tanklarla çalışan WS2 QC valfli su yumuşatma sistemlerinde valf ile tank arasındaki bağlantıyı sağlar.
• Büyük çaplı filtre tankları: WS2 QC filtre valfleriyle kurulan kum filtre sistemlerinde 4″ ağızlı tank bağlantısında kullanılır.
• Tank değişimi ve ilave tank: Mevcut valf gövdesi yeni bir 4″ ağızlı tanka taşınırken ikinci taban olarak kullanılır.

Diğer parçalar için Clack yedek parçaları kategorimize, komple kontrol valfleri için Clack valfler sayfamıza göz atabilirsiniz.

Clack WS2H/2 QC Base Assembly Montaj Adımları

1. Valfin elektrik bağlantısını kesin, sistemi bypass'a alın ve tank içindeki basıncı boşaltın.
2. Distribütör borusunu tank ağzının 2,25″–2,5″ (57–64 mm) üstünde kalacak şekilde ayarlayın ve D1300-01 üst difüzörü takın.
3. O-ring 347'yi (V3419) takımdaki yerine oturtun, yalnız silikon bazlı yağlayıcı uygulayın ve tabanı tank ağzına vidalayın.
4. Valf gövdesini tabana oturtun, O-ring'lerin yerinde ve hasarsız olduğunu kontrol edin ve V3054 kelepçeyi cıvata ve somunuyla sıkın.
5. Tankı yavaşça doldurup havasını alın, ardından taban ve kelepçe bölgesini sızıntıya karşı kontrol edin.
