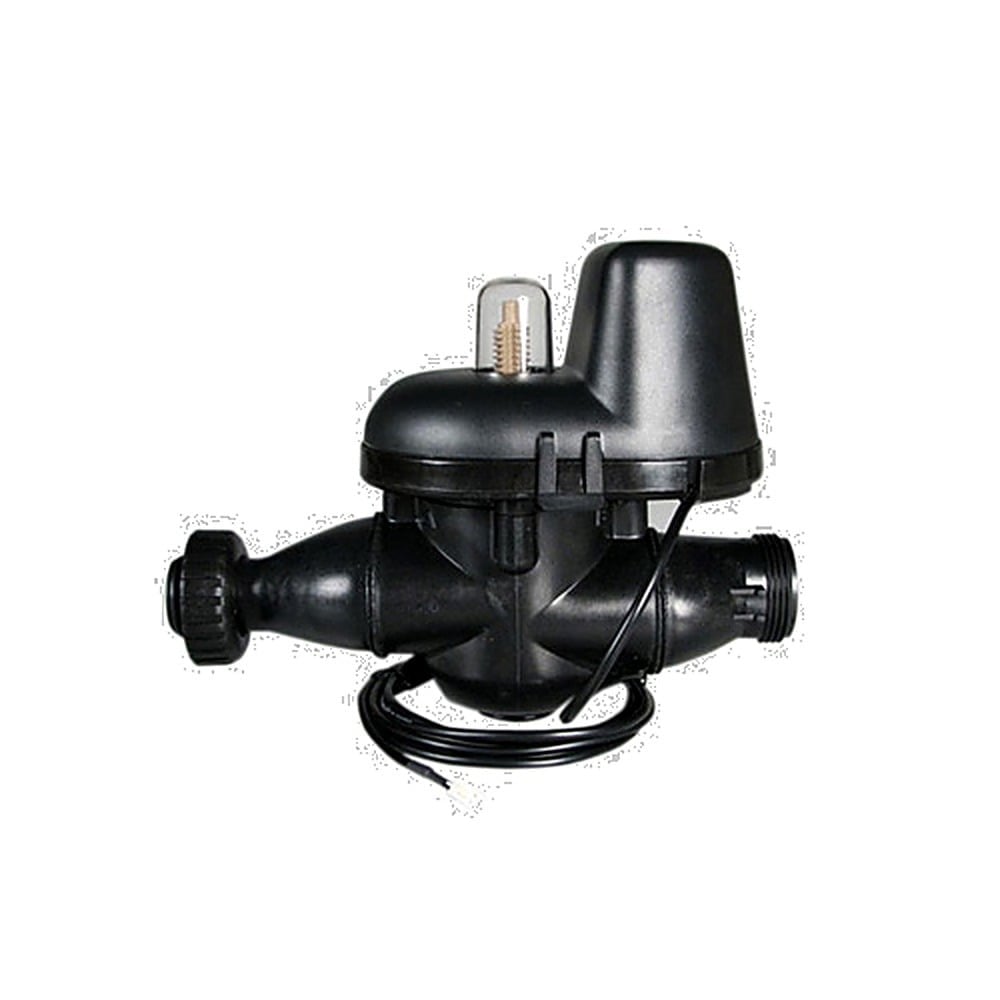

Clack WS1/WS125 Dublex Alternatör (Male x Male): V3069MM-01 Motorlu Alternatör Vanası
Clack WS1/WS125 Dublex Alternatör (Male x Male), Clack parça kodu V3069MM-01 olan, erkek x erkek portlu kompozit gövdeli motorlu alternatör vanasıdır (MAV). İki WS1 veya WS1.25 kontrol valfini ikiz (dublex) çalışan tek bir sisteme dönüştürür; tanklardan biri serviste çalışırken diğeri rejenerasyon yapar ya da bekler. Motoru, ALT A olarak programlanan valfin kartından sürülür; ayrı bir kumanda gerektirmez. Katalogdaki WS125 Dublex set notunda bu alternatörle kurulumda 2 takım V3191-01 dikey adaptör ve 2 takım V3007-08 fitting kullanıldığı belirtilir. Dublex yumuşatıcı çözümleri için su yumuşatma sistemleri sayfamıza bakabilirsiniz.
Clack WS1/WS125 Dublex Alternatör (Male x Male) Öne Çıkan Özellikleri
- Erkek x erkek port yapısı: Katalogdaki WS125 Dublex set notuna göre MM alternatörle dublex kurulumda 2 takım V3191-01 (WS1 by-pass dikey adaptör) ve 2 takım V3007-08 (WS1 1¼″ plastik erkek BSPT fitting) kullanılır. Bu parçalar WS125 Dublex Softener Set fiyatına dahildir; alternatörün tek başına satışında dahil olduklarına dair katalog notu yoktur.
- Valf kartından kontrol: MAV motoru, ALT A valfinin kartındaki 2 pinli konnektöre bağlanır; ALT B valfi ile alternatör arasında elektrik bağlantısı gerekmez. Tank geçişlerini iki valf arasındaki haberleşme kablosu üzerinden kartlar yönetir.
- Gecikmeli rejenerasyon: Clack EI ikiz sistemlerinde kapasitesi biten tank hemen devreden çıkar, rejenere edilmiş tank servise alınır; tükenen tank bekleme konumunda ayarlanan rejenerasyon saatini bekler.
- Üç farklı kullanım: Clack EI kılavuzuna göre MAV, ikiz tank alternatörü (ALT A / ALT B), A portu tapalanarak sert su by-pass engelleyici (nHbP) ya da ayrı kaynakla rejenerasyon (SEPS) için kullanılabilir.
- Kompozit gövde: Clack bu alternatörü WS1 ve WS1.25 valfler için cam elyaf takviyeli kompozit motorlu alternatör vanası olarak tanımlar.
Clack WS1/WS125 Dublex Alternatör (Male x Male) Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | Clack |
| Stok kodu | 1-CLK-YED-V3069MM-01 |
| Clack parça kodu | V3069MM-01 |
| Ürün tipi | Motorlu alternatör vanası (MAV), dublex alternatör |
| Port yapısı | Male x Male (erkek x erkek) |
| Gövde malzemesi | Cam elyaf takviyeli kompozit (Clack tanımı) |
| Valf ailesi (katalog) | WS1 ve WS125 (WS1.25) kontrol valfleri |
| Kumanda | ALT A valfinin kartından, 2 pinli konnektör |
| Çalışma modları (Clack EI) | ALT A / ALT B, nHbP, SEPS |
| WS125 Dublex set bağlantısı (katalog notu) | 2 takım V3191-01, 2 takım V3007-08 (set fiyatına dahil) |
Clack WS1/WS125 Dublex Alternatör Seçimi: Male x Male mi, Female x Female mi?
Katalogda WS1 ve WS125 valfler için iki alternatör sürümü listelenir; fark port yapısı ve dublex kurulumda kullanılan bağlantı parçalarındadır. V3069MM-01 erkek x erkek portludur.
| Alternatör | Valf ailesi | Port / bağlantı | WS125 Dublex set notundaki parçalar |
|---|
| V3069MM-01 | WS1 / WS125 | Male x Male | 2 takım V3191-01 + 2 takım V3007-08 |
| V3069FF-01 | WS1 / WS125 | Female x Female | 4 takım V3007-08 |
| V3034 (VP15) | WS1.5P (Clack tanımı) | 1½″, kompozit | - |
| V3071BSPT (WS15) | WS1.5 | 1½″ BSPT | - |
Hangi sürümün tesisatınıza uyduğundan emin değilseniz valf ve fitting stok kodlarını bize iletin. Dikey adaptör, fitting ve haberleşme kablosu için Clack yedek parçaları, hazır dublex valfler için Clack valfler kategorimize bakabilirsiniz.
Clack WS1/WS125 Dublex Alternatör (Male x Male) Kullanım Alanları
- Dublex su yumuşatıcılar: İki WS1 veya WS1.25 valfli reçine tankını, rejenerasyon sırasında yumuşak su kesintisi olmayan ikiz sisteme dönüştürür.
- Dublex filtreler: İki filtre tankının sırayla ters yıkandığı kurulumlarda servisteki tankı değiştirir; filtre sistemleri için kum filtre sistemleri sayfamıza bakabilirsiniz.
- Sert su by-pass engelleme: A portu tapalanıp B portu valf çıkışına bağlandığında, rejenerasyon süresince çıkışa sert su geçmesini önler.
- Ayrı kaynakla rejenerasyon: C portu valf girişine, A portu ayrı rejenerasyon kaynağına, B portu besleme suyuna bağlanarak rejenerasyonun farklı bir sudan yapılması sağlanır.
Diğer parçalar için Clack yedek parçaları kategorimize, komple kontrol valfleri için Clack valfler sayfamıza göz atabilirsiniz.
Clack V3069MM-01 Dublex Alternatör Montaj ve Bağlantı Adımları
- Valflerden birini ALT A, diğerini ALT B olarak programlayın; ALT A çıkışını alternatörün A portuna, ALT B çıkışını B portuna, C portunu arıtılmış su çıkışına bağlayın.
- MAV'ın 2 pinli motor kablosunu yalnız ALT A valfinin kartına takın; ALT B valfi ile alternatör arasında elektrik bağlantısı gerekmez.
- İki valfin COMM CABLE konnektörlerini haberleşme kablosuyla bağlayın (Clack: yazılım 618.3 ve üzeri için 3 telli kablo) ve sayacı valflerden birinin METER girişine takın.
- Kurulum veya bakım sonrası NEXT ve REGEN tuşlarını 3 saniye basılı tutarak kartı piston konumuyla yeniden senkronize edin.
- Err 1006 veya Err 1007 hatası görülürse motor kablosunun karta takılı olduğunu ve programın doğru seçildiğini kontrol edin; sorun sürerse alternatörü açıp piston ve conta takımında yabancı madde olup olmadığına bakın.
Clack WS1/WS125 Dublex Alternatör (Male x Male) Hakkında Sık Sorulan Sorular
Clack dublex alternatör ne işe yarar?
İki kontrol valfinin çıkışlarını tek hatta toplayan motorlu vanadır. Servisteki tankın kapasitesi bittiğinde akışı rejenere edilmiş tanka aktarır, böylece rejenerasyon sırasında su kesilmez.
Male x male ile female x female alternatör arasındaki fark nedir?
Katalogdaki fark port yapısıdır. WS125 Dublex set notuna göre MM sürüm 2 takım V3191-01 ve 2 takım V3007-08 ile, FF sürüm 4 takım V3007-08 ile bağlanır; bu parçalar WS125 Dublex set fiyatına dahildir.
V3069MM-01 hangi valflerle çalışır?
Katalog ve Clack bu alternatörü WS1 ve WS1.25 kontrol valfleri için tanımlar. Valfinizin uyumundan emin değilseniz stok kodunu bize iletin, birlikte kontrol edelim.
Alternatör no hard water bypass olarak kullanılabilir mi?
Evet. Clack EI kılavuzuna göre MAV'ın A portu tapalanıp B portu valf çıkışına bağlanırsa nHbP ayarıyla sert su by-pass engelleyici olarak çalışır.
