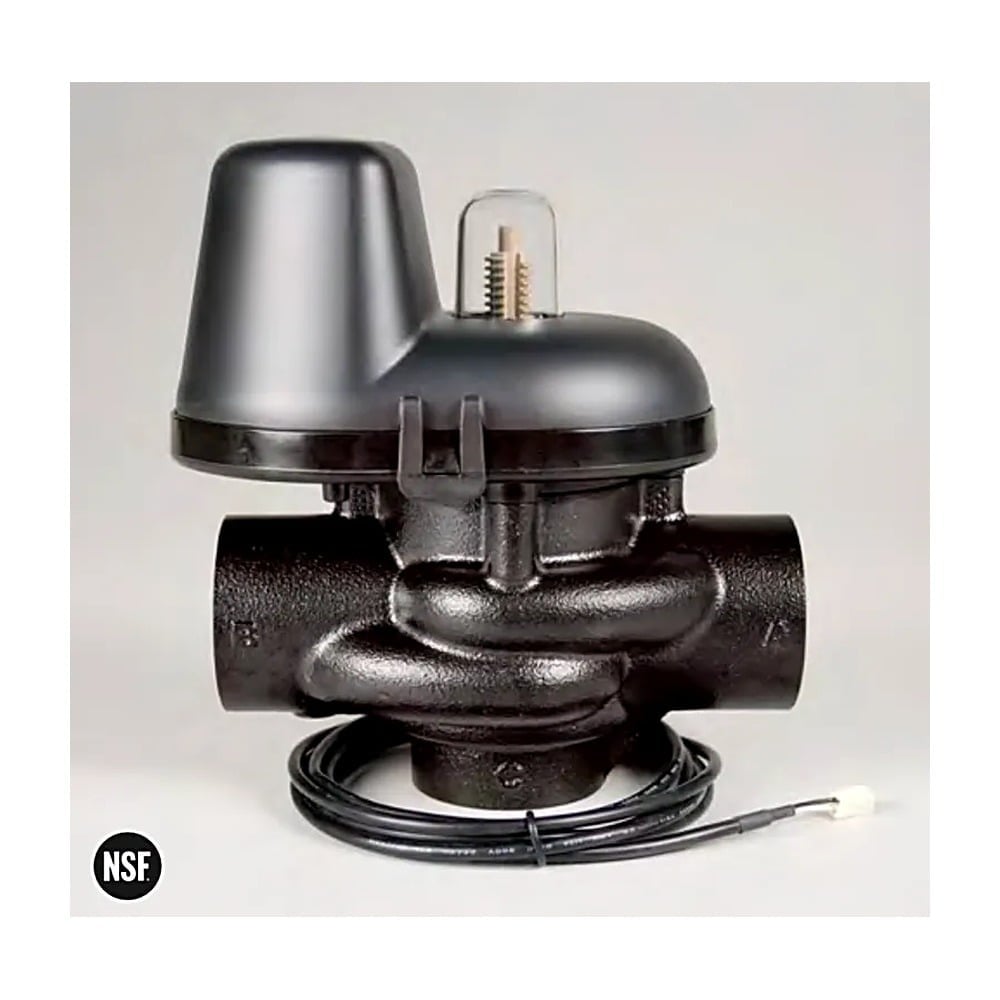

Clack WS15 Dublex Alternatör 1 1/2″: V3071BSPT Piston Tipi Motorlu Alternatör Vanası
Clack WS15 Dublex Alternatör 1 1/2″, Clack parça kodu V3071BSPT (MOTOR ALT VLV 1.5 BSPT REV2) olan, 1½″ BSPT dişli piston tipi motorlu alternatör vanasıdır. Clack servis kılavuzuna göre WS1.5 valflerle ikiz tank sistemlerinde kullanılır; aynı gövde, piston yönü değiştirilerek sert su by-pass engelleyici olarak da çalışabilir. Clack parça listesinde 8 ft motor (V3476) ve 8 ft valfler arası bağlantı kablosu (V3474) yer alır. Piston, conta takımı ve tahrik grubu ayrı parçalar olarak servis edilebilir. Orta-yüksek debili endüstriyel su arıtma sistemlerinde dublex yumuşatıcı ve filtrelerde kullanılır.
Clack WS15 Dublex Alternatör 1 1/2" Öne Çıkan Özellikleri
- 1½″ BSPT bağlantı: Clack parça listesinde V3071BSPT, MAV BODY 1.5 BSPT (V3525BSPT-01) gövdesiyle tanımlanır; NPT dişli karşılığı V3071'dir.
- Kablolar ve motor: Clack parça listesinde V3476 8 ft motor ve V3474 8 ft valfler arası bağlantı kablosu bu alternatörün kapsamında gösterilir; katalogda V3474 ayrıca yedek parça olarak da listelenir.
- İki piston yönü: Piston yönü 1 alternatör ve sert su by-pass engelleme, piston yönü 2 yalnız sert su by-pass engelleme için kullanılır.
- Güvenli hata davranışı: Clack kılavuzuna göre ikiz sistemde rejenerasyon sırasında hata oluşursa MAV, hata giderilip sıfırlanana kadar B portunu kapalı, A portunu açık tutar.
- Servis edilebilir iç parçalar: Piston (V3506-01), conta takımı (V3074), tahrik grubu (V3072) ve motor ayrı parçalar olarak değiştirilebilir; çalışma aralığı 20–125 psi ve 4–43 °C'dir.
Clack WS15 Dublex Alternatör 1 1/2" Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | Clack |
| Stok kodu | 1-CLK-YED-V3071BSPT |
| Clack parça kodu | V3071BSPT (MOTOR ALT VLV 1.5 BSPT REV2) |
| Ürün tipi | Piston tipi motorlu alternatör vanası (MAV) |
| Bağlantı | 1½″ BSPT |
| Gövde parçası | V3525BSPT-01 MAV BODY 1.5 BSPT |
| Valf ailesi (katalog / Clack) | WS1.5 kontrol valfleri |
| Motor / kablo (Clack parça listesi) | V3476 motor 8 ft, V3474 bağlantı kablosu 8 ft |
| Gövde civataları | 4 adet ¼-20 civata, 5/32″ alyan anahtarla |
| A portu tapası | nHbP kullanımında gerekir, Clack tarafından verilmez |
| Çalışma basıncı | 20 – 125 psi (138 – 862 kPa) |
| Su sıcaklığı | 4 – 43 °C |
Clack WS15 Dublex Alternatör Seçimi: 1½″ ve 2″ Alternatörler
Clack alternatörleri valf ailesine göre seçilir. WS15 Dublex Alternatör (V3071BSPT) WS1.5 valfler, 2″ sürüm (V3076BSPT) ise WS2 valfler içindir; kompozit VP15 (V3034) Clack tarafından WS1.5P serisi için tanımlanır.
| Alternatör | Valf ailesi | Bağlantı | Clack parça tanımı |
|---|
| V3071BSPT (WS15) | WS1.5 | 1½″ BSPT | MOTOR ALT VLV 1.5 BSPT REV2 |
| V3076BSPT (WS2) | WS2 | 2″ BSPT | MOTOR ALT VLV 2 BSPT REV2 |
| V3034 (VP15) | WS1.5P | 1½″ | Kompozit motorlu alternatör vanası |
Valfinizle uyumundan emin değilseniz stok kodunu bize iletin. Yedek piston, conta takımı ve kablolar için Clack yedek parçaları, dublex valfler için Clack valfler kategorimize bakabilirsiniz.
Clack WS15 Dublex Alternatör 1 1/2″ Kullanım Alanları
- WS1.5 dublex yumuşatıcılar: Kazan daireleri ve oteller gibi kesintisiz yumuşak su gereken yerlerde iki WS1.5 valfli tank arasında geçiş yapar; hazır çözümler için su yumuşatma sistemleri sayfamıza bakabilirsiniz.
- Sert su by-pass engelleme: Tek tanklı sistemde rejenerasyon süresince çıkışa sert su gitmesini önler; bu kullanımda A portu tapalanır ve tapa Clack tarafından verilmez.
- Ayrı kaynakla rejenerasyon: C portu valf girişine, A portu ayrı rejenerasyon kaynağına bağlanarak rejenerasyon farklı bir sudan yapılır.
- Dublex filtre hatları: Bir tank ters yıkanırken diğerinin servis verdiği 1½″ filtre sistemlerinde kullanılır.
Diğer parçalar için Clack yedek parçaları kategorimize, komple kontrol valfleri için Clack valfler sayfamıza göz atabilirsiniz.
Clack V3071BSPT WS15 Dublex Alternatör Montaj ve Bakım
- Her valfe giriş-çıkış küresel vanası ve sisteme üç vanalı by-pass takın; ALT A çıkışını A portuna, ALT B çıkışını B portuna, C portunu arıtılmış su çıkışına bağlayın. Dişlilerde teflon bant kullanın.
- 8 ft motor kablosunu ALT A valfinin kartındaki 2 pinli MAV konnektörüne, V3474 bağlantı kablosunu iki kartın COMM CABLE konnektörüne takın; sayacı yatay ya da aşağı akışlı dikey konumda monte edin.
- Err 1006 / 1007 hatalarında NEXT ve REGEN tuşlarını 3 saniye basılı tutarak senkronizasyonu yenileyin; hata sürerse motor kablosunu ve motorun dişlilere oturmasını kontrol edin.
- İç parçalara erişmek için basıncı alıp 4 adet ¼-20 civatayı 5/32″ alyan anahtarla sökün; yabancı madde veya aşınma varsa piston (V3506-01) ve conta takımını (V3074) değiştirin.
- Motoru takarken motoru ve dişlileri yağlamayın; motoru hafifçe çevirerek dişlilere oturtun ve konnektörünü yeniden bağlayın.
Clack WS15 Dublex Alternatör 1 1/2" Hakkında Sık Sorulan Sorular
Clack V3071BSPT hangi valflerle çalışır?
Katalogda WS15 Dublex Alternatör olarak listelenir ve Clack servis kılavuzu bu piston tipi MAV'ı WS1.5 valfli ikiz sistemler için gösterir. Valfinizin uyumundan emin değilseniz stok kodunu bize iletin.
WS15 dublex alternatörde valfler arası kablo var mı?
Clack parça listesinde V3071BSPT kapsamında 8 ft V3474 bağlantı kablosu ve 8 ft V3476 motor gösterilir. Katalogda bu kablo ayrıca Interconnect Cable adıyla yedek parça olarak da listelenir; paket kapsamını siparişte teyit edelim.
Alternatör sert su by-pass engelleyici olarak kullanılabilir mi?
Evet. Piston yönü 2 ile yalnız no hard water bypass olarak kullanılabilir; bu düzende A portu tapalanır ve Clack tapayı alternatörle birlikte vermez.
Alternatör piston ve contası nasıl değişir?
Basınç alındıktan sonra 4 adet ¼-20 civata 5/32″ alyan anahtarla sökülür, ardından V3506-01 piston ve V3074 conta takımı değiştirilir; işlem sonunda kart NEXT ve REGEN ile senkronize edilir.
