Clack WS15 DLFC Asy Paslanmaz Drenaj Debi Kontrolü (BSPT) (1-CLK-YED-V3080BSPT)

Clack WS15 DLFC Asy: 9–85 gpm Paslanmaz Drenaj Debi Kontrol Gövdesi, BSPT Çıkış

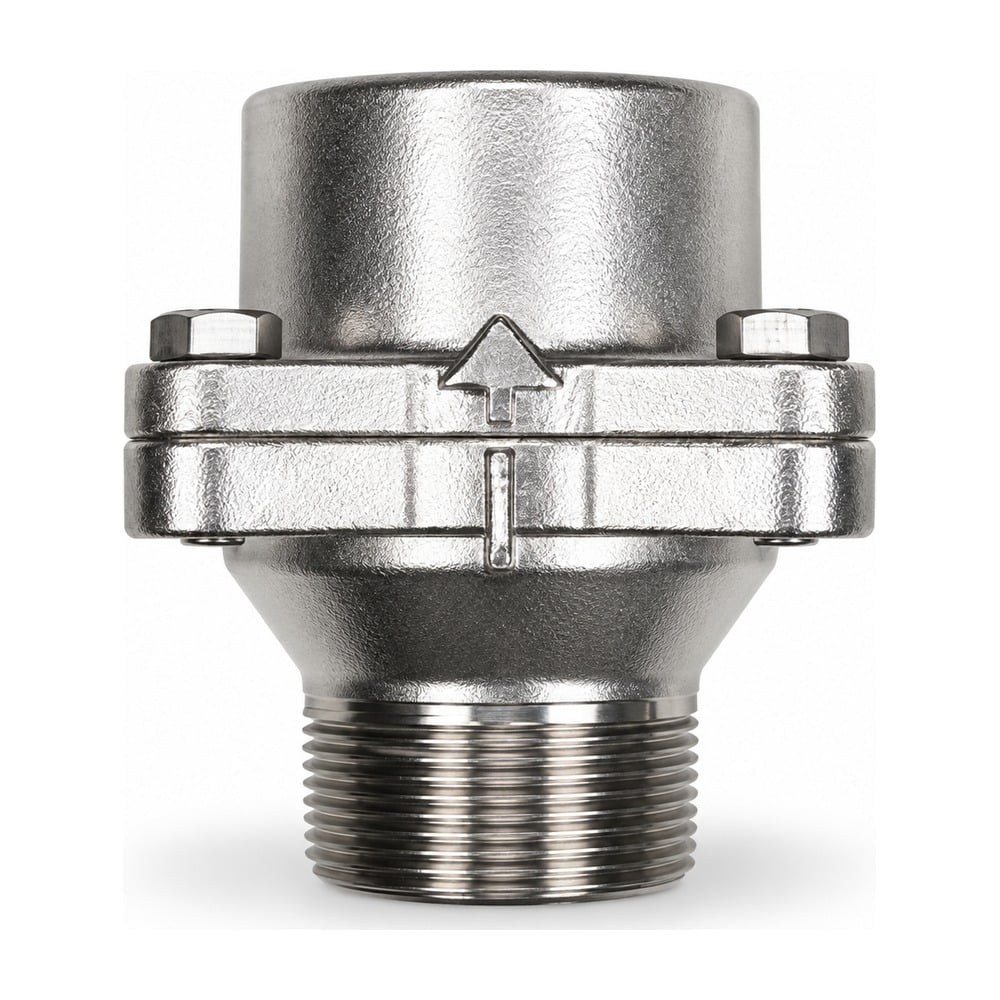

Clack WS15 DLFC Asy (V3080BSPT), Clack'in WS1.5″, 2″ ve 2″QC servis kılavuzunda listelenen, erkek x dişi (MxF) bağlantılı paslanmaz çelik drenaj hattı debi kontrol (DLFC) gövdesidir. Kılavuza göre bu gövde tipiyle 9–85 gpm (yaklaşık 2,0–19,3 m³/h) aralığında ters yıkama debisi ayarlanabilir. Gövde, ters yıkama suyunun drenaja gidiş hızını sabitler; böylece yatak yeterince genleşir ve mineral drenajdan kaçmaz. Girişte WS15 tipi erkek NPT flanş, çıkışta dişi BSPT flanş bulunur. Büyük çaplı tanklarla kurulan kum filtre sistemleri ve yumuşatıcılarda, yüksek ters yıkama debisini tank çapına ve minerale göre sınırlamak için kullanılır.

Clack WS15 DLFC Asy Paslanmaz Drenaj Debi Kontrolü (BSPT) Öne Çıkan Özellikleri

• Geniş debi aralığı: Orta deliğe bir adet V3190 serisi pul (9–25 gpm) takılması zorunludur. Çevredeki tapalar sökülerek ya da delinerek altı adede kadar V3162 serisi pul (0,7–10 gpm) eklenebilir. Bu düzenle gövde 9–85 gpm aralığında çalışır.
• BSPT çıkışlı versiyon: V3080BSPT'de çıkış flanşı dişi BSPT (V3645BSPT), giriş flanşı WS15 tipi erkek NPT (V3646) dişlidir. Çıkış tarafına BSPT dişli drenaj borusu bağlanır.
• Paslanmaz çelik gövde: Takım; V3081 retainer, iki flanş, dört adet 5/16-18 paslanmaz cıvata ve O-ring 226'dan oluşur. Clack'in DLFC seçenekleri arasında plastik dirsek 0,7–10 gpm, düz plastik bağlantı 9–25 gpm, MxF paslanmaz gövde 9–85 gpm aralığını kapsar.
• Akış kontrol pulu dahil değil: Clack, tüm DLFC gövdelerinin akış kontrol pulu olmadan sevk edildiğini belirtir. V3190 ve gerekirse V3162 pulları tank ve mineral ihtiyacına göre ayrıca seçilir.
• Basınca karşı kararlı debi: Clack DLFC pulları esnek, hassas kalıplanmış profilli yapıdadır; Clack verisine göre debiyi 20–125 psi (1,4–8,6 bar) basınç aralığında ±%10 içinde tutar.

Clack WS15 DLFC Asy Paslanmaz Drenaj Debi Kontrolü (BSPT) Teknik Özellikleri

Clack WS15 DLFC Asy Seçimi: V3079, V3080 ve BSPT Versiyonları

Clack'in MxF paslanmaz DLFC ailesinde dört sipariş kodu vardır. Kodlar, giriş flanşının tipine ve çıkış dişinin NPT ya da BSPT olmasına göre ayrılır. Clack WS15 DLFC Asy V3080BSPT, WS15 tipi giriş flanşını dişi BSPT çıkışla birleştirir.

• Clack kılavuzuna göre WS1.5 valfin drenaj çıkışı 1,25″ dişi NPT, WS2 ve WS2QC valflerin drenaj çıkışı 1,5″ dişi NPT dişlidir. Giriş flanşı valfin drenaj çıkışına uymalıdır.
• Clack, pulların mineral üreticisinin önerdiği ters yıkama debisine göre seçilmesini ister.
• Gövdenin valfinize uyduğundan emin değilseniz valf stok kodunu bize iletin.

Plastik drenaj bağlantıları ve pullar için Clack yedek parçaları sayfamıza göz atabilirsiniz.

Clack WS15 DLFC Asy Nerelerde Kullanılır?

• Büyük çaplı kum ve multimedya filtreleri: Yüksek ters yıkama debisini drenaja kontrollü göndererek yatağın tam açılmasını sağlar. Hazır çözümler için kum filtre sistemleri sayfamıza bakabilirsiniz.
• Aktif karbon ve demir-mangan filtreleri: Hafif ve kolay sürüklenen minerallerde yıkama debisini sınırlayarak mineral kaybını azaltır. Bkz. karbon filtre sistemleri.
• Büyük tanklı yumuşatıcılar: Reçine yatağının ters yıkamasında drenaj debisini tank çapına uygun sabit değerde tutar.
• 25 gpm üzerindeki yıkama debileri: Plastik drenaj bağlantılarının kapsamadığı yüksek debilerde ve BSPT dişli drenaj hatlarında kullanılır.

Diğer parçalar için Clack yedek parçaları kategorimize, komple kontrol valfleri için Clack valfler sayfamıza göz atabilirsiniz.

Clack WS15 DLFC Asy Montajı ve Pul Değişimi

1. Sistemi bypass konumuna alın, valfin elektriğini kesin ve basıncı boşaltın.
2. Mineral üreticisinin önerdiği ters yıkama debisine göre orta delik için bir V3190 pulu, gerekiyorsa çevre delikler için V3162 pullarını seçin.
3. Pulları, yuvarlatılmış kenarlı ve numara yazılı yüzleri suyun geliş yönüne bakacak şekilde yuvalarına yerleştirin; kullanılacak çevre tapalarını sökün ya da delin.
4. O-ring 226'yı kontrol edip flanşları dört paslanmaz cıvatayla birleştirin; giriş flanşını valfin drenaj çıkışına, drenaj hattını BSPT çıkışa bağlayın. Dişlerde sızdırmazlık macunu yerine teflon bant kullanın.
5. Drenaj hattını mümkün olduğunca valfin üzerine yükseltmeden hava boşluklu bir gidere bağlayın; elle ters yıkama başlatıp drenaj suyunda mineral kaçağı olup olmadığını kontrol edin.
