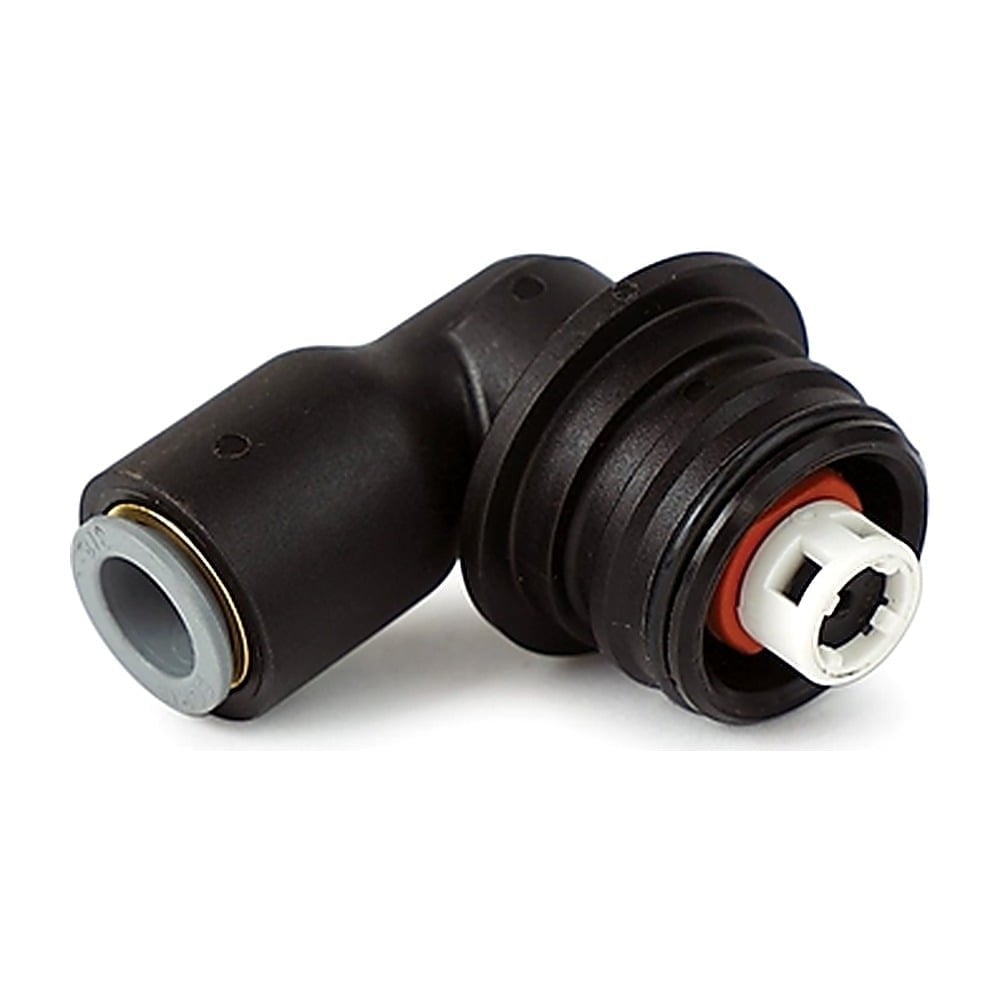

Clack WS1 Tuz Dirseği (Quick): 3/8″ Geçmeli Bağlantılı, 0,5 gpm RFC’li Tuz Dirseği
Clack WS1 Tuz Dirseği (Quick), Clack WS1, WS1TT ve WS1.25 valflerde 3/8″ tuz hattının boruyu bastırarak takılan geçmeli (quick connect) bağlantıyla valfe bağlanmasını sağlayan, RFC’li tuz dirseğidir (Clack sipariş no V4144-01, “Elbow 3/8 Brine QC w/RFC”). Clack WS1 çiziminde aynı konumda H4628 3/8″ QC dirsek, 0,5 gpm RFC tutucu grubu (V3165-01) ve O-ring 019 gösterilir. RFC, tuz tankını farklı basınçlarda 0,5 gpm (1,9 l/dk) sabit debiyle doldurur. Somun ve insert gerektirmeyen yapısıyla su yumuşatma sistemlerinde tuz hattının hızlı sökülüp takılmasına imkân verir.
Clack WS1 Tuz Dirseği (Quick) 3/8" Geçmeli RFC'li Öne Çıkan Özellikleri
- Geçmeli 3/8″ bağlantı: Tuz hattı dirseğe bastırılarak takılır; somunlu versiyondaki sıkma işlemine gerek kalmaz.
- Entegre 0,5 gpm RFC: Clack tanımı “w/RFC” ifadesini taşır; çizimde dirsekle birlikte gösterilen V3165-01 tutucu, V3182 0,5 gpm RFC pulunu taşır ve tuz tankını sabit debiyle doldurur.
- 270° döndürülebilir: Dirsek valfe kilit klipsiyle bağlanır ve çıkış tuz tankının konumuna göre 270° çevrilebilir.
- Seri uyumu: Clack servis parça listesi V4144-01’i WS1, WS1TT ve WS1.25 valfler için gösterir.
Clack WS1 Tuz Dirseği (Quick) 3/8" Geçmeli RFC'li Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | Clack |
| Stok kodu | 1-CLK-YED-V4144-01 |
| Marka / seri | Clack Water Specialist WS1 |
| Clack tanımı | ELBOW 3/8 BRINE QC W/RFC |
| Clack sipariş no | V4144-01 |
| Bağlantı tipi | 3/8″ geçmeli (quick connect) |
| Clack çizimindeki karşılık | H4628 3/8″ QC dirsek, V3165-01 RFC tutucu (V3182 RFC dahil), V3163 O-ring 019 |
| Dolum debisi | 0,5 gpm (1,9 l/dk) |
| Uyumlu valfler (Clack listesi) | WS1, WS1TT, WS1.25 |
| Valfe bağlantı | H4615 dirsek kilit klipsi (ayrı kalem) |
Clack WS1 Tuz Dirseği (Quick) ile Somunlu Brine Elbow Karşılaştırması
V4144-01 ve V3330-01 aynı valflerde, aynı 0,5 gpm RFC ile çalışır. Seçimi tuz hattının bağlantı şekli belirler:
| Özellik | Clack WS1 Tuz Dirseği (Quick) | Clack WS1 Brine Elbow (Tuz Dirseği) |
|---|
| Clack no | V4144-01 | V3330-01 |
| Hat çapı | 3/8″ | 3/8″ |
| Bağlantı | Geçmeli (QC), boru bastırılarak takılır | Somunlu |
| RFC | 0,5 gpm | 0,5 gpm |
½″ tuz hattı gereken yüksek enjektörlü uygulamalarda Clack’in ½″ dirseği (V3552) kullanılır. Geçmeli bağlantıda borunun bağlantıya sonuna kadar oturduğunu kontrol edin. Uygunluktan emin değilseniz stok kodunu bize iletin. Diğer WS1 parçaları için Clack yedek parçaları sayfamıza bakabilirsiniz.
Clack WS1 Tuz Dirseği (Quick) Kullanım Alanları
- Sık servis edilen yumuşatıcılar: Tuz hattının temizlik veya tank değişimi için sık söküldüğü WS1 ve WS1.25 yumuşatıcılar.
- Somunlu dirsekten geçiş: Somun ve insert gerektirmeyen bir bağlantıya geçmek isteyen kurulumlar.
- İkiz tanklı WS1TT sistemleri: Kesintisiz yumuşak su veren ikiz tank sistemlerinde tuz dirseği yenilemesi. Yeni kurulumlar için Clack valfler kategorimizi inceleyebilirsiniz.
Diğer parçalar için Clack yedek parçaları kategorimize, komple kontrol valfleri için Clack valfler sayfamıza göz atabilirsiniz.
Clack WS1 Tuz Dirseği (Quick) Değişim Adımları
- Valfi by-pass konumuna alıp basıncı boşaltın; tuz hattını geçmeli bağlantıdan çıkarın.
- Dirsek kilit klipsini çekip eski dirseği düz yukarı çıkarın; klipsi yuvasına geri takarak kaybolmasını önleyin.
- Yeni dirseğin O-ringlerini yalnız silikon bazlı yağlayıcıyla nemlendirin; RFC’nin yuvarlak kenarlı yüzünün akış yönüne baktığını kontrol edin.
- Klipsi çıkarın, dirseği bastırarak oturtun, klipsi takın ve çıkışı tuz tankına çevirin.
- 3/8″ boruyu düz keserek geçmeli bağlantıya sonuna kadar itin; ilk dolumda sızıntıyı kontrol edin.
Clack WS1 Tuz Dirseği (Quick) 3/8" Geçmeli RFC'li Hakkında Sık Sorulan Sorular
Clack quick tuz dirseği hangi valflere uyar?
Clack servis parça listesine göre V4144-01, WS1, WS1TT ve WS1.25 valflerde kullanılır. WS1.5 valfler kendi tuz dirseğini kullanır.
Quick tuz dirseğinde RFC var mı?
Evet. Clack tanımı “Elbow 3/8 Brine QC w/RFC” şeklindedir; çizimde dirsekle birlikte 0,5 gpm RFC pulunu taşıyan V3165-01 tutucu gösterilir.
Geçmeli tuz dirseği sızdırırsa ne yapılır?
Önce borunun ucunun düz kesildiğini ve sonuna kadar itildiğini kontrol edin. Sızıntı dirsek gövdesinden geliyorsa O-ringi kontrol edin; Clack, RFC tutucusu ve dirsek O-ringinin gerektiğinde değiştirilmesini önerir. Yumuşatma sistemlerinde tuz hattı bakımını rejenerasyon kontrolleriyle birlikte yapın.
