Clack WS1 Plastik Yoke (1″): V3007-06 1″ Erkek BSPT Giriş-Çıkış Bağlantı Takımı

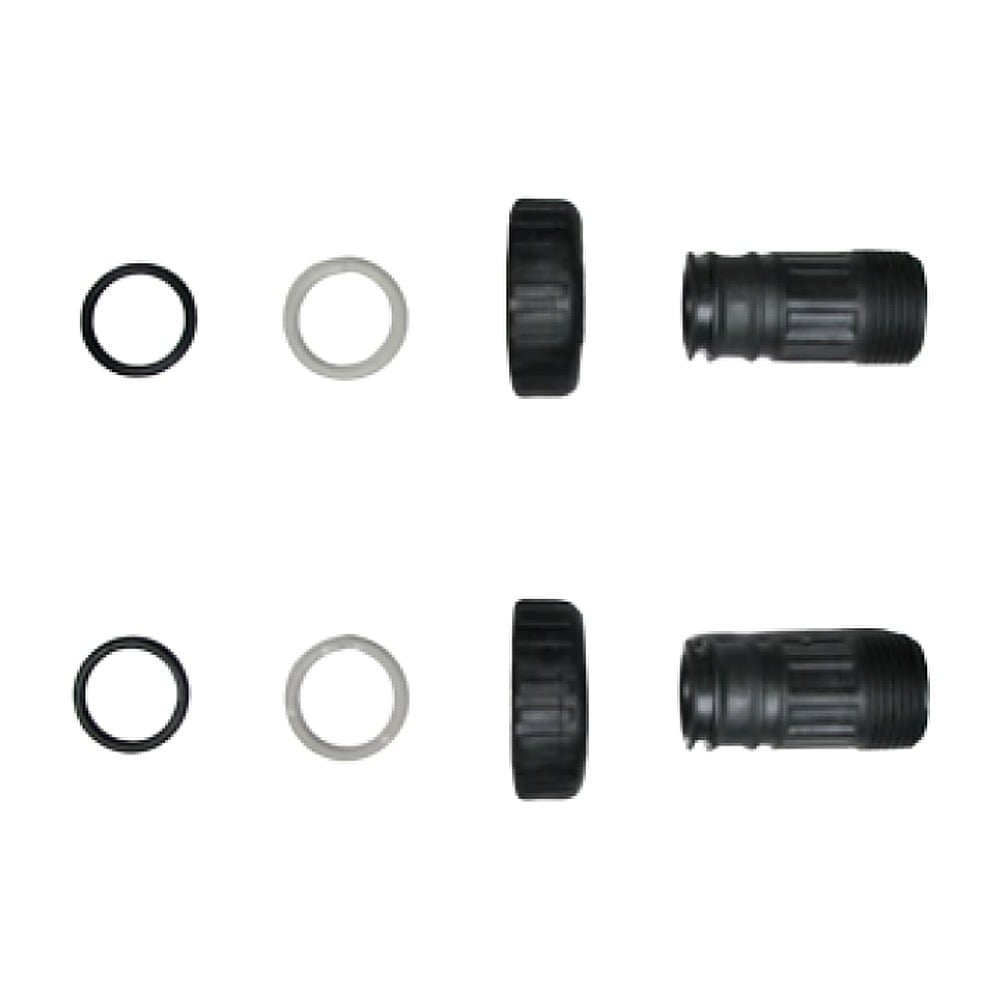

Clack WS1 Plastik Yoke (1″), Clack'in V3007-06 “WS1 Fitting 1″ Plastic Male BSPT Assembly” olarak tanımladığı, kontrol valfini ya da WS1 by-pass vanasını tesisata bağlayan giriş-çıkış takımıdır. Takımda iki adet 1″ erkek BSPT plastik bağlantı (V3316), iki 1″ hızlı bağlantı somunu (V3151), iki split ring (V3150) ve iki O-ring 215 (V3105) bulunur. Clack, bağlantı takımlarını ve by-pass vanasını kontrol valfinden ayrı satar; bu nedenle yeni kurulumda ayrıca seçilmesi gerekir. Clack valfler ile kurulan su yumuşatma sistemleri ve filtrelerde standart 1″ BSPT tesisat bağlantısı sağlar.
Clack WS1 Plastik Yoke (1") Öne Çıkan Özellikleri
- Giriş ve çıkış için tam takım: İki bağlantı, iki somun, iki split ring ve iki O-ring içerir; valfin iki tarafı tek takımla bağlanır.
- Elle sıkılan somun: O-ring sızdırmazlığı sayesinde somunlar elle sıkılır; Clack somunlarda boru anahtarı kullanılmamasını ister.
- Hizalama toleransı: Split ring tasarımı somun yükünü tüm yüzeye yayar ve yaklaşık 2° eksen kaçıklığını karşılar.
- 1″ BSPT diş: Tesisat tarafı 1″ erkek BSPT dişlidir. Aynı ölçünün NPT dişli karşılığı Clack'te V3007-04 koduyla listelenir.
Clack WS1 Plastik Yoke (1") Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | Clack |
| Stok kodu | 1-CLK-YED-V3007-06 |
| Marka / seri | Clack Water Specialist WS1 |
| Clack parça adı | V3007-06 WS1 Fitting 1″ Plastic Male BSPT Assembly |
| Tesisat bağlantısı | 1″ erkek BSPT, plastik |
| Takım içeriği | 2 x V3316 bağlantı, 2 x V3151 somun 1″ QC, 2 x V3150 split ring, 2 x V3105 O-ring 215 |
| Valf tarafı | Kontrol valfi veya WS1 by-pass vanası, elle sıkılan somun |
| Hizalama toleransı | Yaklaşık 2° eksen kaçıklığı |
| Listelendiği kılavuz | Clack WS1 & WS1.25 Drawings and Service Manual |
Clack WS1 Plastik Yoke (1″) ile Diğer WS1 Bağlantı Takımlarının Farkı
Clack WS1 bağlantı takımlarında somun, split ring ve O-ring ortaktır; takımları birbirinden ayıran, tesisat tarafındaki bağlantı tipidir:
| Clack kodu | Tesisat bağlantısı | Not |
|---|
| V3007-06 (bu ürün) | 1″ erkek BSPT, plastik | Düz bağlantı |
| V3007-08 | 1¼″ erkek BSPT, plastik | Clack WS125 Plastik Yoke (1 ¼″) |
| V3007-04 | 1″ erkek NPT, plastik | NPT dişli tesisatlar için |
| V3007-16 | 1″ erkek BSPT dirsek | Dirsek tipi bağlantı |
Takımın yalnız bir parçası gerekiyorsa katalogdaki Clack WS1 Fittings 1″ Plastik Male BSPT (tek bağlantı) ve Clack WS1 Nut 1″ (somun) ürünlerine bakabilirsiniz. Tesisatınız 1¼″ ise V3007-08 takımı seçilir.
By-pass vanası ve diğer bağlantı parçaları için valf ve aksesuarları sayfamıza göz atabilirsiniz.
Clack WS1 Plastik Yoke (1″) Kullanım Alanları
- Yeni WS1 valf kurulumu: Valfle ayrı satılan bağlantı takımı olarak 1″ BSPT tesisatlarda. Bkz. kum filtre sistemleri.
- By-pass vanası ile montaj: Clack WS1 Bypass Vanası valf ile tesisat arasına takıldığında takım by-pass gövdesine bağlanır.
- Hasarlı rakor değişimi: Kırılan, dişi bozulan ya da sızdıran eski bağlantıların yenilenmesinde.
Diğer parçalar için Clack yedek parçaları kategorimize, komple kontrol valfleri için Clack valfler sayfamıza göz atabilirsiniz.
Clack WS1 Plastik Yoke (1″) Montaj Adımları
- Bağlantıyı önce tesisata bağlayın; dişlerde teflon bant kullanın, macun veya başka sızdırmazlık maddesi sürmeyin.
- Tesisat tarafında lehim veya yapıştırma yapıldıysa bağlantının soğumasını ve yapıştırıcının kurumasını bekleyin; Clack'e göre ısı ve solvent somun, split ring ve O-ringe zarar verebilir.
- Somunu bağlantıya geçirin, ardından split ringi ve en son O-ringi takın.
- Somunu valf ya da by-pass gövdesine elle sıkın; boru anahtarı kullanmayın.
- Tesisatı destekleyin: Clack, bağlantıların küçük hizalama kaçıklıklarını karşıladığını ancak sistemin veya boruların ağırlığını taşımak için tasarlanmadığını belirtir.
Clack WS1 Plastik Yoke (1") Hakkında Sık Sorulan Sorular
Clack yoke nedir?
Kontrol valfini veya by-pass vanasını tesisata bağlayan giriş-çıkış bağlantı takımıdır. Clack'te “installation fitting assembly” olarak geçer ve çift olarak satılır.
Clack valf alırken bağlantı takımı ayrıca gerekir mi?
Evet. Clack, bağlantı takımlarını ve by-pass vanasını kontrol valfinden ayrı satar. Tesisatınızın dişine ve ölçüsüne göre uygun takımı seçmeniz gerekir.
Somun bağlantısı sızdırıyorsa daha fazla sıkmalı mıyım?
Hayır. Clack'e göre somunu sıkmak sızıntıyı durdurmaz. Somunu ve bağlantıyı söküp O-ringin hasarlı ya da yerinden kaymış olup olmadığını kontrol edin; O-ringlerde yalnız silikon esaslı yağlayıcı kullanın.
