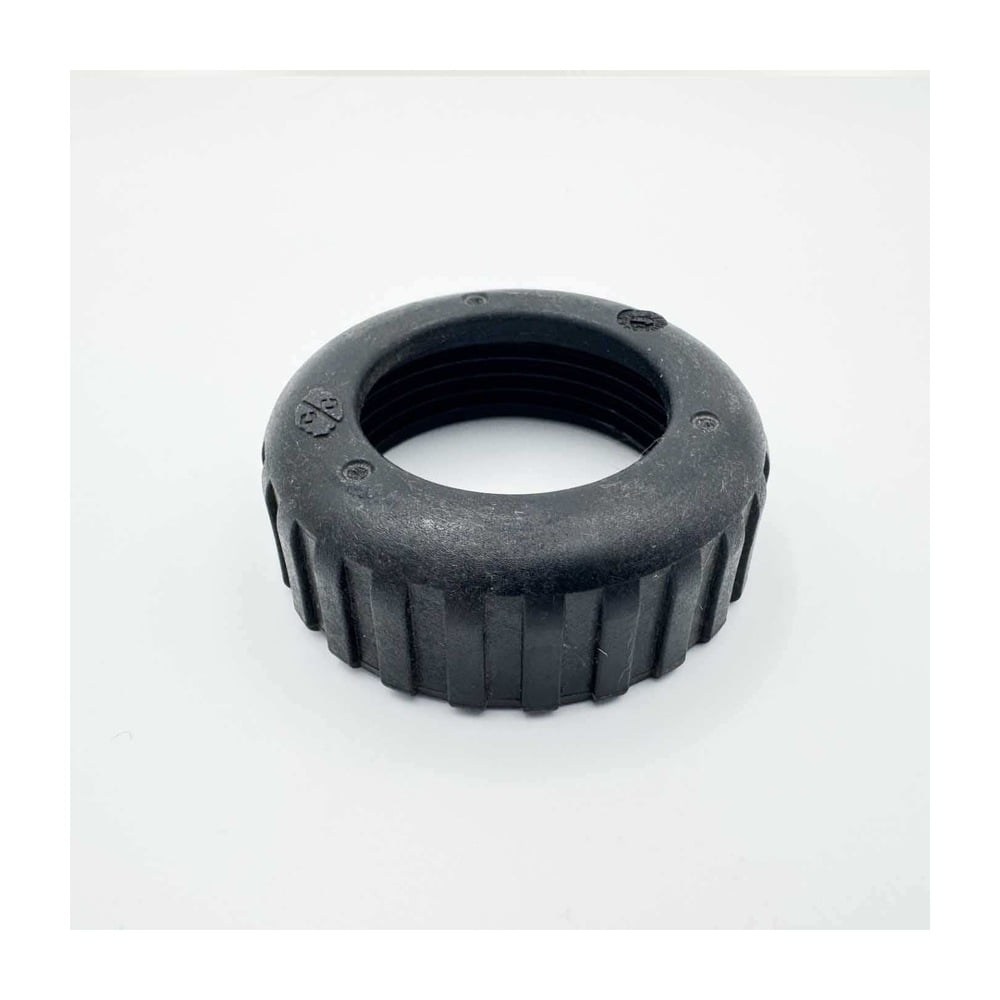

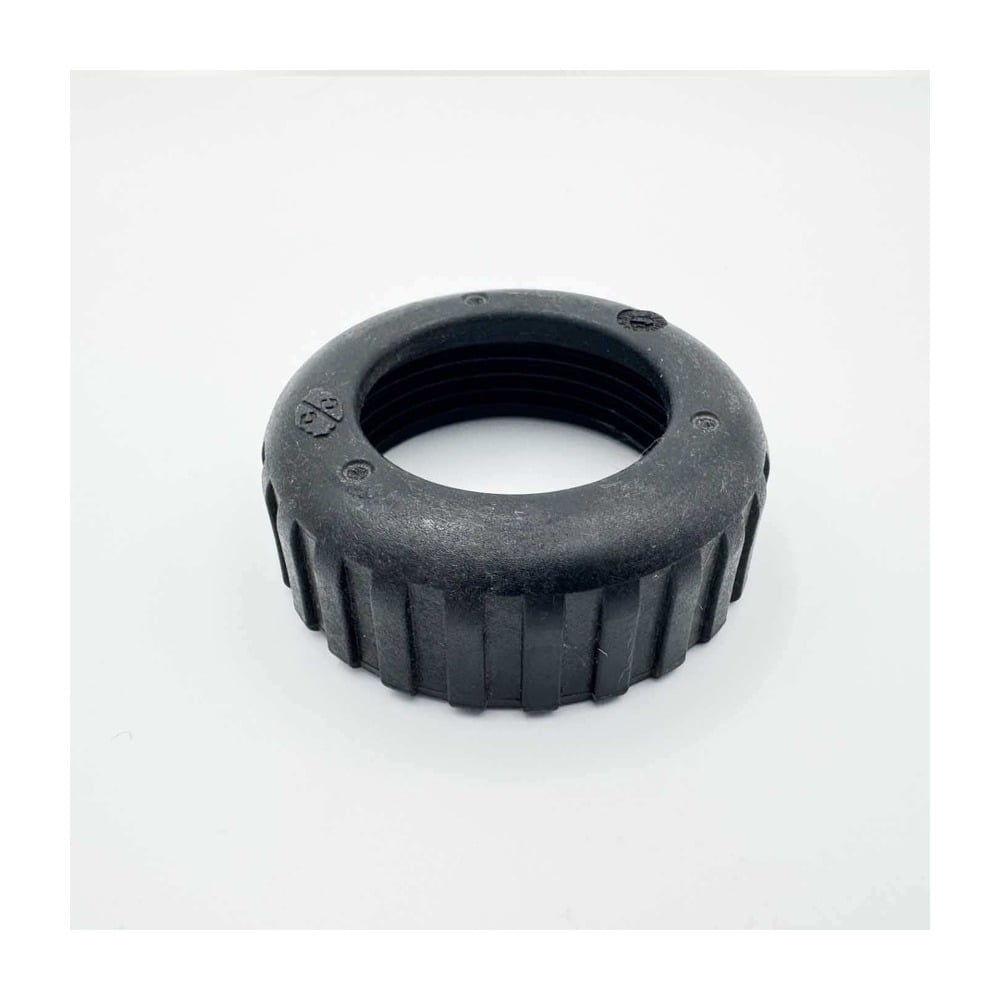

Clack WS1 Nut 1″ V3151: Valf, Bypass ve Rakor Bağlantılarının Elle Sıkılan Somunu
Clack WS1 Nut 1″ (V3151), Water Specialist WS1 ve WS1.25 valflerde valf gövdesi, bypass vanası, sayaç ve giriş-çıkış rakorlarını birbirine bağlayan 1″ quick connect somundur. Clack kılavuzunda “WS1 Nut 1″ Quick Connect” olarak geçer ve split ring (V3150) ile O-ring 215 (V3105) arasında çalışır. Sızdırmazlığı O-ring sağlar, somun yalnız elle sıkılır. Kırılan, dişi sıyrılan ya da yanlışlıkla boru anahtarıyla sıkılıp çatlayan somunu tek başına değiştirerek bağlantıyı yenileyebilirsiniz. Bypass, rakor ve diğer bağlantı ekipmanları için valf ve aksesuarları sayfamıza göz atabilirsiniz.
Clack WS1 Nut 1" V3151 (Quick Connect Rakor Somunu) Öne Çıkan Özellikleri
- Çok noktada aynı somun: Clack kılavuzunda montaj rakoru takımlarında (2 adet), bypass vanasında (2 adet), sayaç ve sayaç tapasında (1 adet) ve 1″ düz atık bağlantısında V3151 listelenir.
- Split ring tasarımı: Split ring, yükü somun yüzeyine yayar ve tesisatta yaklaşık 2 derecelik eksen kaçıklığını tolere eder.
- Elle sıkma, takım gerekmez: Somun bağlantılarında teflon bant ya da boru macunu kullanılmaz; sızdırmazlık O-ring 215 ile sağlanır.
- Cam elyaf takviyeli polipropilen: Clack kılavuzunun bypass bölümüne göre somun ve kapaklar cam elyaf takviyeli polipropilenden üretilir; bypass gövdesi ve rotorları ise cam elyaf takviyeli Noryl'dir.
Clack WS1 Nut 1" V3151 (Quick Connect Rakor Somunu) Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | Clack |
| Stok kodu | 1-CLK-YED-V3151 |
| Clack parça no / tanım | V3151 – WS1 Nut 1″ Quick Connect |
| Birlikte kullanılan parçalar | V3150 split ring, V3105 O-ring 215 |
| Kullanıldığı yerler | Montaj rakorları, WS1 bypass vanası, sayaç / sayaç tapası, 1″ atık bağlantısı, WS1TT ara bağlantı rakorları |
| Uyumlu seri | Clack WS1 ve WS1.25 (1¼″ rakor takımları da aynı somunu kullanır) |
| Malzeme | Cam elyaf takviyeli polipropilen |
Clack WS1 Nut 1″ V3151 Hangi Bağlantılarda Kullanılır?
V3151, Clack WS1 ailesinin quick connect bağlantı standardıdır. Kılavuzdaki adetler şöyledir:
| Montaj grubu | V3151 adedi |
|---|
| WS1 montaj rakoru takımları (¾″, 1″, 1¼″, 1½″ seçenekleri) | 2 |
| WS1 bypass vanası | 2 |
| WS1 sayaç veya sayaç tapası | 1 |
| WS1 1″ düz atık bağlantısı | 1 |
| WS1TT ikiz tank ara bağlantı takımı | 4 |
WS1.5 ve WS2 valflerin bağlantıları farklı ölçüdedir; bu valfler için somun arıyorsanız stok kodunu bize iletin. WS1 için hazır bypass ve rakor seçeneklerini Clack yedek parçaları kategorisinde bulabilirsiniz.
Clack WS1 Nut 1″ V3151 Nerelerde Kullanılır?
- Kırık veya çatlak somun değişimi: Boru anahtarıyla sıkılan ya da darbe alan somunlar çatlayarak sızdırabilir; somun tek başına yenilenir.
- Bypass ve sayaç montajı: Valf ile bypass vanası, bypass ile rakorlar ve sayaç bağlantısı aynı somunla yapılır.
- Arıtma sistemi kurulumları: Su yumuşatma sistemleri ve filtre tesisatlarında WS1 valfin şebekeye bağlantısında kullanılır.
Diğer parçalar için Clack yedek parçaları kategorimize, komple kontrol valfleri için Clack valfler sayfamıza göz atabilirsiniz.
Clack WS1 Nut 1″ V3151 Montaj Adımları
- Suyu kesip sistemi bypass'a alın ve basıncı boşaltın.
- Lehim ve yapıştırma işlemlerini önce yapın; ısı ve solvent somun, split ring ve O-ring'e zarar verebilir.
- Somunu rakora önce, ardından split ring'i ve en son O-ring 215'i geçirin.
- Somunu yalnız elle sıkın; boru anahtarı kullanmayın.
- Bağlantı sızdırıyorsa somunu daha fazla sıkmayın; sökerek O-ring'in hasarını ve hizasını kontrol edin.
Clack WS1 Nut 1" V3151 (Quick Connect Rakor Somunu) Hakkında Sık Sorulan Sorular
Clack WS1 somunu anahtarla sıkılır mı?
Hayır. Clack, quick connect somunların yalnız elle sıkılmasını ister. Sökmek gerektiğinde pense kullanılabilir, boru anahtarı kullanılmamalıdır.
WS1 somun bağlantısına teflon bant sarılır mı?
Gerekmez. Sızdırmazlığı O-ring 215 sağlar. Teflon bant yalnız dişli giriş, çıkış ve atık rakorlarının dişlerinde kullanılır.
V3151 somun split ring ve O-ring ile birlikte mi gelir?
Katalogda bu kalem “WS1 Nut 1″” olarak yer alır. Clack kılavuzunda split ring (V3150) ve O-ring 215 (V3105) ayrı parça numaralarıyla listelenir; ihtiyacınızı sipariş öncesi bize iletebilirsiniz.
