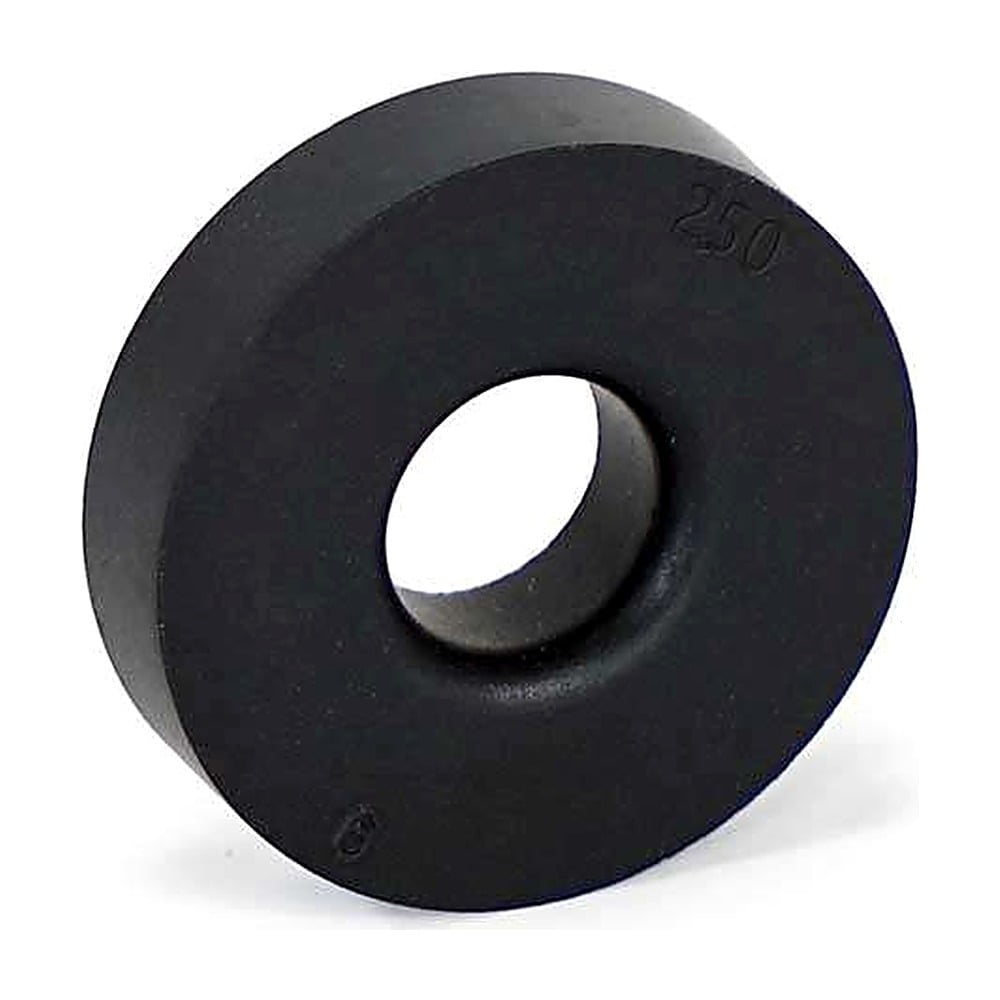

Clack WS1 DLFC 1″ (110 - 250): 11–25 gpm Yüksek Debili Drenaj Akış Kontrol Pulu
Clack WS1 DLFC 1″ (110 - 250), Clack'in V3190 serisi drenaj hattı akış kontrol pulu olup ¾″ dirseğin karşılayamadığı yüksek ters yıkama debileri için 1″ düz drenaj bağlantısıyla kullanılır. Katalog aralığı 110 ile 250 arasındadır; bu pullar 11 gpm (41,6 l/dk) ile 25 gpm (94,6 l/dk) arasında ters yıkama debisi sağlar ve debiyi 20–125 psi aralığında ±%10 içinde tutar. 1″ bağlantıda tutucu görevini bağlantının kendisi üstlenir; pul, somun söküldüğünde iki parça arasından çıkar. Büyük çaplı WS1 ve WS1.25 tanklı kum filtre sistemleri ile demir-mangan filtre sistemlerinde kullanılır.
Clack WS1 DLFC 1" (110 - 250) Öne Çıkan Özellikleri
- Yüksek ters yıkama debisi: Pul numarası debinin on katıdır: 110 = 11 gpm (41,6 l/dk), 250 = 25 gpm (94,6 l/dk). WS1 valfin ters yıkama kapasitesi 25 psi basınç kaybında 27 gpm'dir.
- 1″ düz drenaj bağlantısıyla çalışır: Clack'in opsiyonel 1″ düz drenaj bağlantısına (V3008-02 susturuculu, V3008-04 susturucusuz) takılır; bağlantı valfe aynı kilit klipsiyle bağlanır.
- Basınçtan bağımsız debi: Debi 20–125 psi (1,4–8,6 bar) aralığında ±%10 içinde kalır; şebeke basıncı değişse de yatak genleşmesi korunur.
- Zorunlu kullanım: Clack'e göre 1″ drenaj bağlantısı kullanılıyorsa bir adet V3190 DLFC takılması gerekir.
- Temizlenebilir: Pul ve bağlantı seyreltik sodyum bisülfit veya sirke ile temizlenebilir; tel fırça kullanılmaz.
Clack WS1 DLFC 1" (110 - 250) Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | Clack |
| Stok kodu | 1-CLK-YED-V3190 |
| Marka / seri | Clack Water Specialist WS1 |
| Clack parça kodu | V3190-XXX (XXX = debi kodu) |
| Katalog aralığı | 110 – 250 |
| Debi aralığı | 11–25 gpm (41,6–94,6 l/dk; yaklaşık 2,50–5,68 m³/h) |
| Debi toleransı | ±%10 (20–125 psi / 1,4–8,6 bar) |
| Montaj yeri | 1″ düz drenaj bağlantısı (V3008-02 / V3008-04) |
| Erişim | Somun sökülerek, tutucu bağlantının kendisi |
| Listelendiği kılavuz | Clack WS1 & WS1.25 Drawings and Service Manual |
Clack WS1 DLFC 1″ (110 - 250) Seçimi ve ¾″ Modelle Farkı
Clack WS1 valflerde iki drenaj bağlantı tipi vardır. Ters yıkama debiniz 10 gpm'i aşıyorsa 1″ düz bağlantı ve bu seri kullanılır. Katalog aralığındaki debi kodları:
| Debi kodu | gpm | l/dk |
|---|
| 110 | 11 | 41,6 |
| 130 | 13 | 49,2 |
| 150 | 15 | 56,8 |
| 170 | 17 | 64,3 |
| 200 | 20 | 75,7 |
| 250 | 25 | 94,6 |
- Clack WS1 DLFC ¾″ (022 - 100): 2,2–10 gpm, ¾″ drenaj dirseğinde beyaz tutucuyla.
- Clack WS1 DLFC 1″ (110 - 250): 11–25 gpm, 1″ düz drenaj bağlantısında; katalogdaki Clack WS1 Drain Fitting (V3008-04, susturucusuz 1″ düz bağlantı) ile birlikte kullanılır.
Pul seçiminde mineral üreticisinin yatak genleşme tablosu ve tank çapı esas alınır. Siparişte debi kodunu belirtin; hesap için bize ulaşabilirsiniz. Kontrol valfleri için Clack valfler sayfamıza bakabilirsiniz.
Clack WS1 DLFC 1″ (110 - 250) Kullanım Alanları
- Büyük çaplı kum filtreleri: Yüksek ters yıkama debisi isteyen geniş kesitli kum ve multimedya tanklarında. Bkz. kum filtre sistemleri.
- Demir-mangan filtreleri: Ağır katalitik minerallerin yeterli genleşmesi için yüksek debi gereken tanklarda. Bkz. demir-mangan filtre sistemleri.
- WS1.25 valfli sistemler: Clack WS1 & WS1.25 kılavuzunda ortak listelenen 1″ drenaj bağlantısıyla, daha büyük tanklı WS1.25 kurulumlarında.
Diğer parçalar için Clack yedek parçaları kategorimize, komple kontrol valfleri için Clack valfler sayfamıza göz atabilirsiniz.
Clack WS1 DLFC 1″ (110 - 250) Takma ve Değiştirme Adımları
- Su girişini kapatıp sistem basıncını boşaltın.
- 1″ düz drenaj bağlantısının somununu pense veya ayarlı anahtarla gevşetin; boru anahtarı kullanmayın.
- İki bağlantı parçası arasındaki eski pulu çıkarın; pul ve bağlantıyı gerekirse seyreltik sodyum bisülfit ya da sirke ile temizleyin.
- Yeni pulu numarası okunacak ve yuvarlatılmış yüzü suyun geliş yönüne bakacak şekilde yerleştirin, somunu sıkın.
- Drenaj hattının dişlerinde teflon bant kullanın, macun sürmeyin; ilk ters yıkamada drenaj debisini ve sızdırmazlığı kontrol edin.
Clack WS1 DLFC 1" (110 - 250) Hakkında Sık Sorulan Sorular
Clack DLFC 1″ ile ¾″ arasındaki fark nedir?
¾″ seri (V3162) 10 gpm'e kadar debilerde ¾″ drenaj dirseğinde kullanılır. 1″ seri (V3190) 11–25 gpm aralığında, 1″ düz drenaj bağlantısıyla kullanılır.
1″ DLFC'yi standart ¾″ drenaj dirseğine takabilir miyim?
Hayır. V3190 pulları 1″ düz drenaj bağlantısına göre tasarlanmıştır. ¾″ dirsekte V3162 serisi kullanılır.
WS1 valf için en yüksek ters yıkama debisi nedir?
Clack, WS1 valfin ters yıkama debisini 25 psi basınç kaybında 27 gpm (6,1 m³/h) olarak verir. Katalogdaki en yüksek 1″ pul 25 gpm'dir (250).
