Clack WS1 Auxiliary Microswitch: WS1, WS1.25 ve WS1.5 Valfler İçin Yardımcı Mikro Switch Kiti
Clack WS1 Auxiliary Microswitch, Clack’in aksesuar kataloğunda “Auxiliary Microswitch Kit” adıyla ve V3009 sipariş numarasıyla yer alan yardımcı mikro switch kitidir. HSC kataloğunda WS1, WS1.25 (WS125) ve WS1.5 (WS15) valflerle kullanılan parça olarak listelenir. Clack’in katalog görselinde kit; mikro switch, vidalar, pullar, kablo terminalleri ve beyaz plastik parçalarla birlikte gösterilir. Clack belgelerinde kitin kontak değeri ve sinyal mantığı yayımlanmamıştır; yardımcı switch genel olarak harici bir devreye kontak sinyali vermek için kullanılır. Clack valfli sistemlerde mevcut switch’in yenilenmesi ya da yeni bir harici kontrol bağlantısı kurulması için tercih edilir.
Clack WS1 Auxiliary Microswitch (WS1 - WS125 - WS15) Öne Çıkan Özellikleri
- Clack orijinal kit tanımı: Clack Control Valve Fittings and Accessories kataloğunda “Auxiliary Microswitch Kit, Order No. V3009” olarak listelenir.
- Üç seriye uyum: HSC kataloğuna göre WS1, WS1.25 ve WS1.5 valflerde kullanılır. WS2 serisi için Clack ayrı bir kit (V3017) sunar.

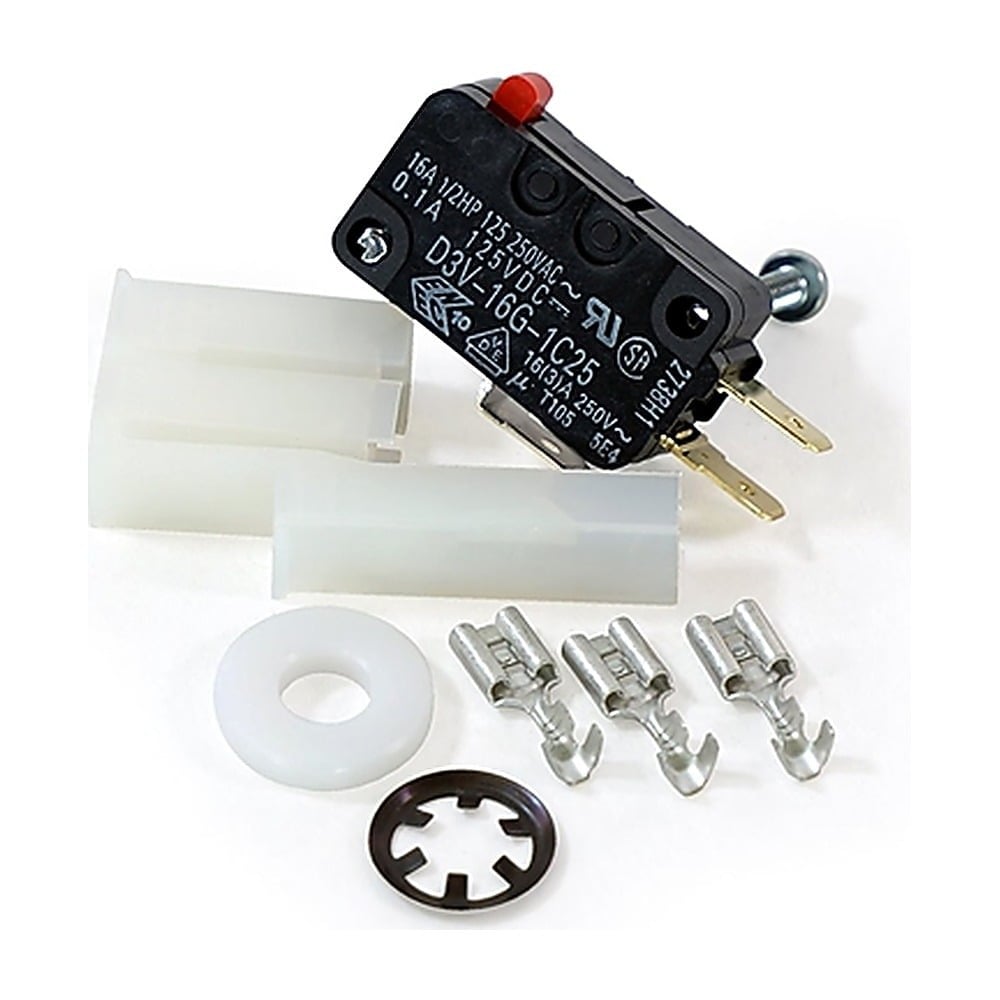

- Kit halinde montaj elemanları: Clack görselinde switch; vidalar, pullar, kablo terminalleri ve beyaz plastik parçalarla birlikte tek pakette gösterilir. Kit içeriğini teslimatta kontrol edin.
- Kablolu montajdan ayrı ürün: Clack aynı sayfada kablolu “WS1 Series Microswitch Assembly” (V3014) ürününü ayrıca listeler. Clack görselinde V3009 kablosuz bir kit olarak gösterilir; ikisini sipariş kodu üzerinden ayırt edin.
Clack WS1 Auxiliary Microswitch (WS1 - WS125 - WS15) Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | Clack |
| Stok kodu | 1-CLK-YED-V3009 |
| Clack tanımı | Auxiliary Microswitch Kit |
| Clack sipariş no | V3009 |
| Uyumlu seriler (HSC katalog) | WS1, WS1.25 (WS125), WS1.5 (WS15) |
| Kit içeriği (Clack görseli) | Mikro switch, vidalar, pullar, kablo terminalleri, plastik parçalar |
| WS2 karşılığı | V3017 WS2 Auxiliary Switch Kit |
Clack WS1 Auxiliary Microswitch Seçimi: V3009, V3014 ve V3017 Farkı
Clack aksesuar kataloğunda üç benzer switch ürünü yan yana yer alır:
| Clack no | Clack tanımı | Kullanım |
|---|
| V3009 | Auxiliary Microswitch Kit | WS1, WS1.25, WS1.5 (bu ürün) |
| V3014 | WS1 Series Microswitch Assembly | Kablolu montaj grubu, ayrı ürün |
| V3017 | WS2 Auxiliary Switch Kit | WS2 serisi (Clack WS2 Service Or Fill Switch Asy) |
Switch’in kontak tipini ve bağlanacak harici devreyi sisteminizin elektrik şemasına göre belirleyin. Valfinizin hangi switch’i kullandığından emin değilseniz stok kodunu ve valf modelini bize iletin. Diğer elektronik parçalar Clack yedek parçaları kategorimizde yer alır.
Clack WS1 Auxiliary Microswitch Kullanım Alanları
- Arızalı switch yenileme: Daha önce yardımcı switch ile kurulmuş WS1, WS1.25 veya WS1.5 sistemlerinde çalışmayan ya da kırılan switch’in değiştirilmesi.
- Harici ekipman sinyali: Valfin çalışmasına bağlı olarak harici bir röle veya uyarı devresi için kontak sinyali alınması. Sinyalin hangi çevrimde verileceği kurulum şekline bağlıdır; uygulamanızı stok koduyla birlikte bize iletirseniz uygunluğu birlikte değerlendiririz.
- Endüstriyel sistem otomasyonu: Endüstriyel su arıtma panolarında yumuşatıcı veya filtre valfinin durumunun izlenmesi.
Diğer parçalar için Clack yedek parçaları kategorimize, komple kontrol valfleri için Clack valfler sayfamıza göz atabilirsiniz.
Clack WS1 Auxiliary Microswitch Montaj Adımları
- Valfin güç adaptörünü prizden çekin ve kontrol kapağını çıkarın.
- Kit içeriğini (mikro switch, vidalar, pullar, terminaller ve plastik parçalar) kontrol edin; eski switch varsa kablo bağlantılarının yerini fotoğraflayarak sökün.
- Switch’i valf modelinize ait montaj talimatına uygun yere, kit içindeki vida ve parçalarla sabitleyin. Clack’in yayımlanmış belgelerinde montaj yeri tarif edilmediği için emin değilseniz montajdan önce bize danışın.
- Harici devre kablolarını terminallere bağlayın; kabloları hareketli dişlilere ve motora temas etmeyecek şekilde düzenleyin. Elektrik bağlantısını yetkin bir elektrikçiye yaptırın.
- Kapağı kapatıp gücü verin, elle bir rejenerasyon başlatın ve harici devrenin beklediğiniz anda tetiklendiğini gözlemleyin.
Clack WS1 Auxiliary Microswitch (WS1 - WS125 - WS15) Hakkında Sık Sorulan Sorular
Clack V3009 auxiliary microswitch hangi valflere uyar?
HSC kataloğunda WS1, WS1.25 ve WS1.5 valfler için listelenir. WS2 serisinde Clack’in V3017 WS2 Auxiliary Switch Kit ürünü kullanılır.
V3009 ile V3014 microswitch arasındaki fark nedir?
Clack kataloğunda V3009 “Auxiliary Microswitch Kit”, V3014 ise kablolu “WS1 Series Microswitch Assembly” olarak ayrı ürünlerdir. Sisteminizdeki switch’in tipini sipariş kodu veya fotoğrafla bize iletirseniz doğru ürünü birlikte belirleriz.
Yardımcı switch ne işe yarar?
Mikro switch bağlandığı harici devreye kontak sinyali verir; Clack bu kitin sinyal mantığını ve kontak değerlerini yayımlamaz. Bağlanacak ekipmanın gerilim ve akım değerlerini switch etiketiyle karşılaştırarak kurulum yapın.
