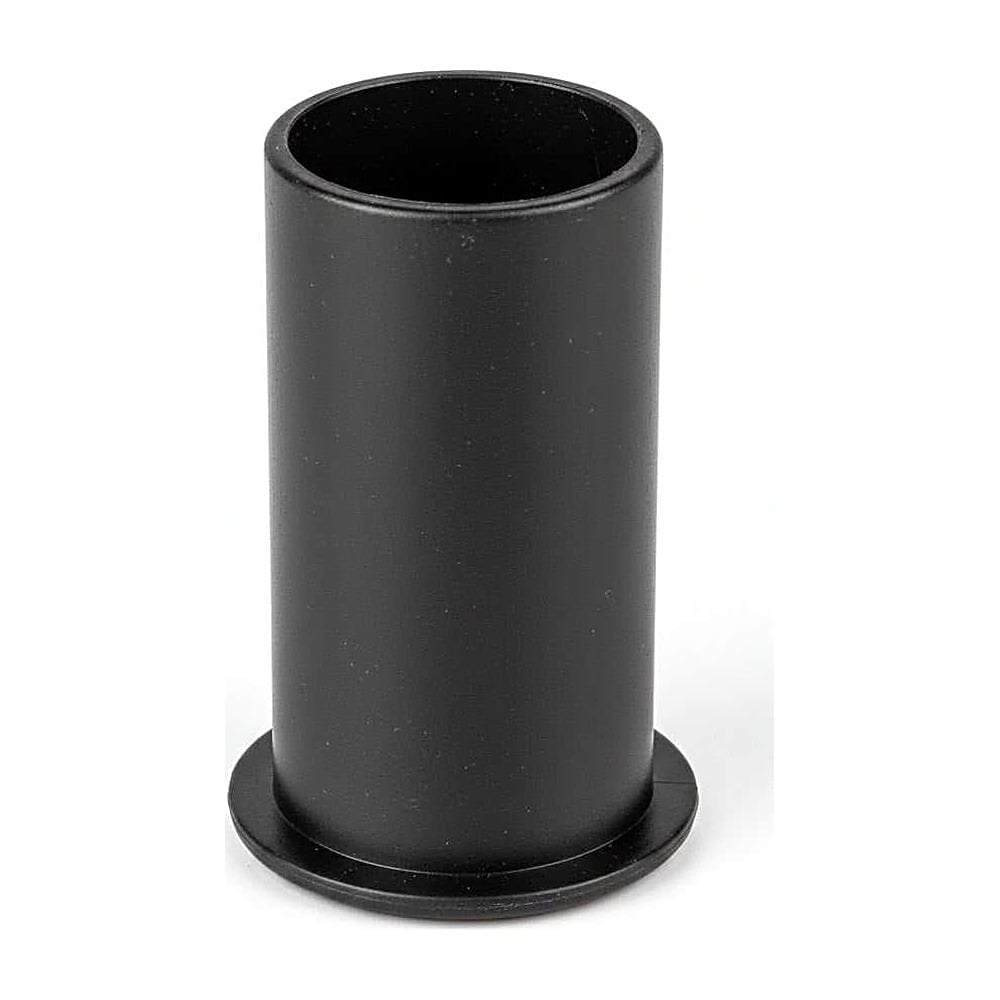

Clack Polytube Insert 5/8" (Tahliye Çivisi): WS1 Drenaj Dirseği İçin Hortum Insert Parçası
Clack Polytube Insert 5/8" (Tahliye Çivisi), Clack WS1, WS1.25 ve WS1TT kontrol valflerinin ¾″ drenaj (atık) dirseğine esnek 5/8″ polytube hortum bağlanırken hortum ucuna yerleştirilen insert parçasıdır. Clack kılavuzlarında PKP10TS8-BULK koduyla listelenir. Valfler bu insert ve ¾″ drenaj dirseği somunu olmadan sevk edilir; iki parça da yalnız polytube ile yapılan drenaj bağlantılarında gerekir. Clack talimatına göre somun hortuma geçirilir, insert hortumun ucuna yerleştirilir ve somun ¾″ drenaj dirseğine sıkılır. Drenaj hattındaki diğer parçalar için Clack yedek parçaları kategorimize bakabilirsiniz.
Clack Polytube Insert 5/8" (Tahliye Çivisi) PKP10TS8 Öne Çıkan Özellikleri
- 5/8″ polytube için: Clack'in ¾″ drenaj dirseği 5/8″ esnek polytube bağlantısını kabul eder; insert bu hortumun ucuna takılır.
- Drenaj dirseği grubunun parçası: Clack çiziminde V3158-01 ¾″ drenaj dirseği, V3192 drenaj dirseği somunu ve H4615 kilit klipsi ile aynı grupta yer alır.
- Valfle birlikte gelmez: Clack'e göre valfler 5/8″ polytube insert ve ¾″ dirsek somunu olmadan sevk edilir; polytube kullanılacaksa ayrıca temin edilir.
- Yalnız esnek polytube: Clack, polytube somununun yalnız esnek polytube için tasarlandığını belirtir; farklı boru malzemelerinde başka bağlantı elemanı kullanılır.
Clack Polytube Insert 5/8" (Tahliye Çivisi) PKP10TS8 Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | Clack |
| Stok kodu | 1-CLK-YED-PKP10TS8 |
| Clack parça kodu | PKP10TS8-BULK |
| Ölçü | 5/8″ polytube |
| Kullanıldığı yer | ¾″ drenaj dirseği (V3158-01) |
| Kılavuzda geçtiği valfler | WS1, WS1.25 ve WS1TT |
| Birlikte kullanılan | V3192 ¾″ drenaj dirseği somunu |
| Valfle teslim | Dahil değil (Clack) |
Clack Polytube Insert 5/8" Ne Zaman Gerekir? WS1 Drenaj Bağlantı Seçenekleri
WS1 serisi valflerde drenaj hattı farklı şekillerde bağlanabilir. Polytube insert yalnız esnek hortumlu bağlantıda gerekir:
| Drenaj bağlantısı | Gerekli parçalar |
|---|
| 5/8″ esnek polytube | ¾″ drenaj dirseği, V3192 somun, PKP10TS8 polytube insert |
| ¾″ NPT boru | Boru doğrudan ¾″ drenaj dirseğinin dişine bağlanır; insert ve polytube somunu gerekmez |
| 1″ düz drenaj fitting (opsiyonel) | Clack'e göre 9–25 gpm (34,1–94,6 lpm) drenaj debilerinde kullanılır |
Valfler drenaj hattı akış kontrolü (DLFC) olmadan da sevk edilir; ¾″ dirsek için DLFC seçenekleri Clack'e göre 0,7–10 gpm (2,6–37,9 lpm) aralığındadır ve valf kullanılmadan önce takılmalıdır. Valfinize hangi parçanın uyduğundan emin değilseniz stok kodunu bize iletin. Tüm bağlantı ekipmanları için valf ve aksesuarları sayfamıza göz atabilirsiniz.
Clack Polytube Insert 5/8" (Tahliye Çivisi) Kullanım Alanları
- Yumuşatıcı drenaj hattı: WS1 ve WS125 valfli su yumuşatma sistemlerinde rejenerasyon atık suyunu taşıyan polytube hortumun dirseğe bağlanmasında kullanılır.
- Filtre ters yıkama hattı: WS1 valfli kum filtre sistemlerinde ters yıkama suyunun drenaja aktarıldığı hortum bağlantısını tamamlar.
- WS1TT dublex valfler: Clack'in WS1TT kılavuzunda da aynı ¾″ drenaj dirseği grubunda listelenir.
Diğer parçalar için Clack yedek parçaları kategorimize, komple kontrol valfleri için Clack valfler sayfamıza göz atabilirsiniz.
Clack Polytube Insert 5/8" Montaj Adımları
- Drenaj dirseğinde uygun DLFC'nin takılı olduğunu kontrol edin; valfler DLFC olmadan sevk edilir.
- ¾″ drenaj dirseğinin çıkışını en yakın drenaja bakacak şekilde konumlandırın; Clack'e göre dirsek 180° döndürülebilir.
- V3192 somunu 5/8″ polytube hortumun üzerine geçirin.
- Polytube insert'i hortumun ucuna yerleştirin ve somunu ¾″ drenaj dirseğine sıkın; dişlerde boru macunu kullanmayın.
- İlk ters yıkama veya rejenerasyon sırasında bağlantıyı sızıntıya karşı kontrol edin.
Clack Polytube Insert 5/8" (Tahliye Çivisi) PKP10TS8 Hakkında Sık Sorulan Sorular
Clack valf tahliye çivisiyle birlikte gelir mi?
Hayır. Clack kılavuzlarına göre valfler 5/8″ polytube insert ve ¾″ drenaj dirseği somunu olmadan sevk edilir. Bu parçalar yalnız polytube ile drenaj bağlantısı yapılacaksa gerekir.
Drenaj hattını ¾″ boruyla bağlarsam polytube insert gerekir mi?
Gerekmez. Clack'in ¾″ drenaj dirseği hem 5/8″ polytube hem ¾″ NPT bağlantıyı kabul eder; insert ve polytube somunu yalnız esnek polytube için kullanılır.
Polytube insert hangi Clack valflerde kullanılır?
Clack'in WS1/WS1.25 ve WS1TT kılavuzlarında ¾″ drenaj dirseği grubunda listelenir. Başka bir seri için ihtiyacınız varsa stok kodunu bize iletin; uygun valf modelleri için Clack valfler sayfasına bakabilirsiniz.
